نرده شیشه‌ای

نرده شیشه‌ای با توجه به زیبایی ظاهری گزینه مناسبی برای اجرای نرده در ساختمان‌هایی با معماری مدرن است. به سبب شفایت شیشه‌های به کار رفته در نرده شیشه‌ای این نوع نرده مناسب برای نصب در راه‌پله‌ها و فضاهایی است که نور محیط در آن ها اهمیت دارد. شیشه‌های مورد استفاده در این نوع از نرده از نوع سکوریت و لمینت می‌باشد. شیشه نشکن علاوه بر شفافیت ظاهری استحکام مناسبی در برابر فشار و ضربه دارد که با این خصوصیات اجرای نرده شیشه‌ای در راه پله از امنیت بالایی برخوردار است. با توجه به ماهیت شیشه‌ای این نوع نما دقت در عملیات اندازه‌گیری شیشه، محاسبات ساختار شیشه، جاگذاری سوراخ نصب و….  امری بدیهی است لذا شرکت سیویل اکسین با توجه به تجربه چندین ساله خود در زمینه اجرای انواع سیستم‌های هندریل شیشه ای آمادگی خود را جهت مشاوره و اجرای آن اعلام می‌کند.

انواع نرده شیشه‌ای

نرده شیشه‌ای فیکس پوینت

این مدل نرده شیشه از ترکیب قطعات اسپایدری استیل یا آلومینیومی دکمه‌ای شکل و جام های شیشه ای سکوریت و لمینیت شده با ضخامت حدود 12 تا 16 میلیمتر تولید می‌شود. هندریل این مدل نرده تمام شیشه ای می‌تواند از جنس استیل یا آلومینیوم باشد. در اجرای این مدل نرده شیشه ای به محاسبات دقیق برای تعیین محل سوراخ‌های قطعه فیکس پوینت بر روی شیشه نیاز است زیرا با کم ترین اشتباه امکان خطا وجود دارد و خسارت جبران ناپذیری به بار می آید. استفاده از این مدل نرده شیشه ای برای فروشگاه ها و ویلاها مناسب است و می تواند مشکل محدودیت فضای راه پله ها و ووید ها را حل کند. تعداد سوراخ های اتصال قطعه فیکس پوینت به بدنه کناره دیواره راه پله و بالکن به طول پنل‌های شیشه‌ای بستگی دارد. نرده شیشه ای فیکس پوینت از نظر فضای اجرای کار هیچ گونه محدودیتی ندارد و می توان آن را در هر مکانی به سادگی نصب کرد.

نرده تمام شیشه‌ای

نرده تمام شیشه ای اکسپوز با استفاده از بستهای یوشکل آلومینیومی که در فواصل 15 تا 25 سانتیمتر در کف سازه نصب می شود جام‌های شیشه‌ای را مهار می کند. بعد از قرار دادن جام های شیشه‌ای در بیس های آلومینیومی توسط گیرهای نگهدارنده ای که در داخل این بیس ها قرار دارند جای شیشه ها را محکم کرده و بعد از تراز کردن شیشه ها یک ورق کاور آلومینیومی بر روی این بیس ها قرار می دهیم تا در قسمت نصب نرده‌های شیشه یک نوار یک دست دیده شود. ارتفاع این نوار به همراه بیس های نگهدارده شیشه با توجه به ضخامت و وزن شیشه ها بین عمق نگهدارنده شیشه از 12 تا 20 سانتیمتر است.

نرده شیشه ای اسپیگت

نرده تمام شیشه‌ای اسپیگت یکی از زیباترین و در عین حال مستحکم ترین مدل‌های نرده شیشه است که با پایه های سوزنی شکل استیل با ارتفاع 12 تا 15 سانتیمتر که به صورت شیاردار می باشد جام های شیشه را مهار می‌کند. برای هر عدد جام شیشه دو پایه اسپیگت نیاز است. این مدل نرده شیشه داری سرعت نصب بالای بود و برای تمام راه پله ها و تراس ها قابل اجرا است. سادگی نصب نرده شیشه ای اسپیگت یکی دیگر از خصوصیات مثبت این مدل نرده شیشه ای است. طول و ارتفاع نرده شیشه ای در این سیستم محدویت کمتری داشته تا جایی که می توان نرده شیشه‌ای با جام های شیشه ای به طول 3 تا 4 متر نیز اجرا کرد. این نوع نرده به عنوان حفاظ شیشه‌ای دو استخر نیز بسیار مورد استفاده قرار می گیرد زیرا سرعت اجرای آن بالا بود و دید کاملی به افراد بزرگ سال می دهد تا با اطمینان بیشتر اجازه استفاده از استخر را به کودکان نیز یدهد.

نرده شیشه ای با پایه شیشه‌گیر

در نرده شیشه ای با پایه شیشه گیر پایه‌های استیل یا آلومینیوم به وسیله یک قطعه یو شکل با نام بست شیشه‌گیر به پنل های شیشه‌ای وصل شده و وزن آن را مهار می‌کند. حداکثر ضخامت شیشه‌های مورد استفاده در این مدل نرده 12 میلیمتر است و ارتفاع تمام شده در راه پله 90 سانتیمتر و در بالکن ها 110 سانتیمتر است. قیمت نرده شیشه‌ای با پایه شیشه گیر از مدل های دیگر نرده شیشه ای ارزان تر می‌باشد. این مدل نرده برای استفاه در منازل و هتل‌ها مناسب می‌باشد و می توان با ابعاد متفاوت ان را مونتاژ کرد.

نرده شیشه‌ای بالکن

استفاده از شیشه در بالکن‌ها به ایجاد یک نمای شفاف و روشن که باعث استفاده بهتر از نور طبیعی می‌شود کمک می کند به همین دلیل نرده های شیشه ای بهترین روش برای رسیدن به این هدف ها است. نرده شیشه‌ای بالکن از نظر زیبایی و از جهت ایمنی می تواند اولین انتخاب باشد زیرا شیشه‌های استفاده شده در این مدل نرده بالکن بسیار با استحکام هستند و توان بالایی برای تحمل فشار و ضربه از محیط اطراف دارند و می‌توانند به رنگ های متنوع متناسب با دید کلی نمای بیرونی و داخلی ساختمان تولید شوند. ارتفاع نرده شیشه‌ای بالکن معمولا از 110 سانتیمتر تا 140 سانتیمتر می باشد و شیشه استفاده شده در اجزای این نرده ها ازنوع سکریت یا لمینت با ضخامت های 12 و 16 میلیمتر می‌باشد. هر چه طول بالکن ها بیشتر باشد ضخامت شیشه های نرده بالکن نیز افزایش می‌یابد برای مثال اگر طول یک بالکن 4 متر باشد باید از شیشه‌های 16 میل استفاده شود اما اگر طول بالکن کمتر از 2 متر باشد می‌توان از شیشه های با ضخامت کمتر استفاده نمود.

نرده شیشه‌ای پله

نرده های شیشه ای پله با تمام سیستم های اکسپوز، فیکس پوینت، اسپیگت و پایه شیشه گیر قابل اجرا است اما نرده شیشه ای بالکن یک تفاوت مهم با نرده‌های بالکن دارد و آن شکل ظاهری پنل های شیشه ای استفاده شده در این نوع نرده است. صفحات شیشه ای در نرده راه پله ها به شکل لوزی می باشد زیرا سطح کف راه پله با زاویه 45 ساخته می‌شود. نرده شیشه ای پله با ایجاد یک نمای شیشه ای شفاف و مدرن می تواند به زیباتر شدن و روشن‌تر شدن محیط راه پله ها کمک کند. نرده شیشه ای پله باید حداقل تا ارتفاع 90 ساتیمتر فضای کناری پله ها را پوشش دهد و نوع شیشه در این مدل نرده شیشه ای با توجه به مدل نرده تعیین می‌شود.

اجرای نرده شیشه‌ای

برای نصب نرده شیشه باید به روش یا سیستم مهار کننده پنل‌های شیشه‌ای توجه داشت یعنی اگر از روش نرده شیشه‌ای دفنی استفاده می‌شود باید قبل از انجام عملیات کف‌سازی و سرامیک کاری بیس و پروفیل یوشکل آلومینیومی نگهدارنده شیشه در داخل زمین کار گذاشته شود و پس از آن مراحل سنگ کف اجرا شود. در مدل نرده شیشه‌ای اکسپوز رو کار باید ابتدا زیر سازی آهنی نرده بر روی دیواره کناری پله و بالکن سوار شود و در مرحله بعد پایه های پروفیل آلومینیومی شیشه گیر نصب شود. در سیستم نرده شیشه ای فیکس پوینت نیز ابتدا باید از محل نصب یراق اسپایدری نگهدارنده شیشه بازدید شود تا اطمینان کامل در مورد محکم بودن دیواره ها برای تحمل فشار وزنی شیشه‌ها حاصل شود. اجرای نرده شیشه ای باید با دقت کامل انجام شود زیرا اگر در مراحل ساخت نرده کوچکترین اشتباهی رخ دهد خسارت زیادی به بار می آورد که هزینه قیمت نرده شیشه را افزایش می‌دهد.

قیمت نرده شیشه‌ای

قیمت نرده شیشه ای بر اساس ضخامت شیشه استفاده شده در گارد محافظ نرده و ارتفاع پنل های شیشه ای و طول هر پنل شیشه ای و نوع شیشه از بابت سکریت یا لمینیت بودن شیشه و کیفیت متریال و مدل یراق آلات و اتصالات نگهدارنده این شیشه ها بر اساس متر مربع محاسبه و قیمت گذاری می شود. به دلیل تغییرات مداوم در قیمت شیشه برای اطلاع از قیمت به روز مدل های نرده شیشه ای با کارشناسان فروش شرکت تماس بگرید.

سرامیک چیست؟

سرامیک از کلمه keramos یونانی مشتق شده و به معنی سفالینه یا شی‌ء پخته‌شده است. سرامیک از خاک رس تهیه می‌شود. امروزه، سرامیک  به‌طورکلی، به‌عنوان هنر و علم ساختن و به کار بردن اشیاء جامدی تعریف می‌گردد که اجزاء تشکیل‌دهنده اصلی آن‌ها مواد غیر آلی و غیرفلزی بوده و در صورت قرار گرفتن در دماهای بسیار بالا، شکل اولیه خود را حفظ کرده و مقاوم‌تر می‌شوند. این تعریف نه‌تنها سفالینه‌ها، بلکه پرسلان‌ها ، دیرگدازها، محصولات رسی سازه‌ای و… را نیز در برمی‌گیرد. به کاشی‌ای که لعاب روی آن از جنس سرامیک باشد، کاشی سرامیکی یا سرامیک ( در بازار ) گفته می‌شود.

سرامیک‌ها می‌توانند لعاب‌دار (GL) یا بدون لعاب (UGL) باشند. سرامیک‌ها در ابعاد متنوعی به اشکال مربع یا مستطیل ساخته می‌شوند و ضخامت آن‌ها متغیر است. همچنین سرامیک‌ها با اشکال و ابعاد مناسبی برای قرنیز و گوشه‌ها تهیه می‌شوند. از سرامیک‌های ضد اسید در کارخانه‌ها و آزمایشگاه‌ها استفاده می‌شود.

مواد تشکیل‌ دهنده سرامیک

سرامیک همانند آجر از خاک رس ساخته‌شده و ممکن است بدون لعاب یا لعاب‌دار باشد. سرامیک‌های بدون لعاب را از راه پرس کردن یا اکستروژن شکل داده و می‌پزند، رنگ آن‌ها پس از پخت در طیف نخودی تا قرمز و قهوه‌ای قرار می‌گیرد.

البته سرامیک‌های پرسلانی و انواع دیگر در محدوده طیف رنگی فوق نمی‌باشند. سرامیک‌ها عموماً از سه ماده اولیه خاک رس، فلدسپات‌ها و ماسه تهیه می‌شوند. خاک رس،‌ همان سیلیکات‌های آلومینیوم هیدراته است که به‌صورت کانی‌های مختلفی یافت می‌شوند.

مزایای استفاده از سرامیک در نمای ساختمان

با توجه به قیمت بالای سنگ و باری که سنگ به ساختمان تحمیل می‌کند، جهت نمای ساختمان در بعضی کشورها استفاده از سرامیک رواج قابل ملاحظه‌ای پیدا کرده است. نمای سرامیک مشکل وزن را تا حدود یک چهارم وزن سنگ حل کرده است ولی مشکل پیوستگی سرامیک و نما به جز در موارد اندکی حل نشده است و با استفاده از روش‌های نصب سعی در حل مشکل پیوستگی اجزای نما وجود دارد. این نماها با توجه به طراحی قابل کنترل می‌توانند زیبایی خاص خود را به بیننده تقدیم کنند.

به طور کلی از ویژگی‌هاي مثبت سرامیک مقاومت فیزیکی بالا و مقاومت دربرابر یخ‌زدگی مي‌باشد، از ویژگی مهم آن ضدحریق بودن آن است و اینکه در برابر آتش تغییر شکل نمي‌دهد، با گذشت زمان تغییر رنگ نمي‌دهد و در برابر اشعه خورشید هم مقاوم است. کاشی و سرامیک تفاوت چندانی ندارند، لعابی که روی قسمت سخت کاشی را مي‌پوشاند و شکل زیبایی به آن مي‌دهد، مي‌تواند از جنس‌هاي مختلفی باشد که اگر از سرامیک باشد به آن کاشی سرامیک یا سرامیک گفته مي‌شود.

یکی از مهم‌ترین دلایل استفاده از سرامیک در معماری ساختمان، بهداشتی بودن آن نسبت به سنگ و سیمان و سایر مصالح است از دیگر مزایای استفاده از سرامیک در نما هزینه نگهداری پایین، دوام و عمر طولانی، مقاومت در برابر مواد شیمیایی، عایق رطوبتی بودن سرامیک است (جذب آب پایین داشته و برای مکان‌هایی که با آب و رطوبت در تماس هستند، مناسبند)، یک سرامیک خوب باید به نحوی باشد که تغییرات ناگهانی درجه حرارت را بین 20 تا 100 درجه به خوبی تحمل کرده و دچار ترک در بدنه یا لعاب نشود در غیر این صورت این سرامیک کیفیت مناسبی ندارد. یکی از جذابیت‌هاي بصری سرامیک تنوع بی نظیر طرح و رنگ آن است که شما از این حیث حتی ممکن است دچار سردرگمی هم بشوید.

معایب نمای سرامیک

از جمله معایب استفاده از سرامیک در نمای ساختمان، عایق نبودن آن به سرما و گرما و صدا می‌باشد. همچنین نماهای سرامیکی به دلیل حالت لعاب چاپی و یکنواخت بودن طرح و همچنین به دلیل بازتاب شدید نور جلوه زیبایی به ساختمان نمی‌دهند و برای بیننده بزودی خسته کننده می‌گردند. این نما در هنگام نصب مشکل پیوستگی داشته و بندهای آن نمایان است. به علت منشا رس سرامیک، چسبندگی مستحکم به مصالح سیمانی نداشته و تغییرات جوی باعث انقباض و انبساط و جدا شدگی آن از بدنه ساختمان می‌گردد. همچنین درزهای سرامیک ساب داده نمی‌شود و بعد از مدتی قابل تمیز کردن نیست و آب از این درزها به پایین نفوذ می‌کند که به همین خاطر باید زیر سطح سرامیک شده را عایق کرد.

خصوصیت سرامیک خشک پرسلانی تو پر – یک سانتی متری – فول بادی

این سرامیک‌ها بیشتر خاصیت های سرامیک خشک پرسلانی که همان جذب آب کم می‌باشد را دارا هستند.

ابعاد استاندارد تولید شده برا این گونه سرامیک خشک پرسلانی 120 در 60 می‌باشد و قابلیت برش به اندازه های مورد نظر طرح را دارد.

 اکثر دیتیل های اجرایی مربوط به سرامیک خشک پرسلانی مجوف چه به لحاظ نمایان و چه غیرنمایان به منظور این گونه سرامیک خشک پرسلانی نیز امکان پذیر است.

 سیستم های اجرایی مخصوصی به منظور نصب این سرامیک به لحاظ نمایان بودن و یا غیر نمایان بودن طراحی و قطعات ان تولید گردیده است که همه استانداردهای جهانی را نیز دارا است.

 قیمت تمام شده این محصول نسبت به سرامیک خشک پرسلانی مجوف کمتر است.

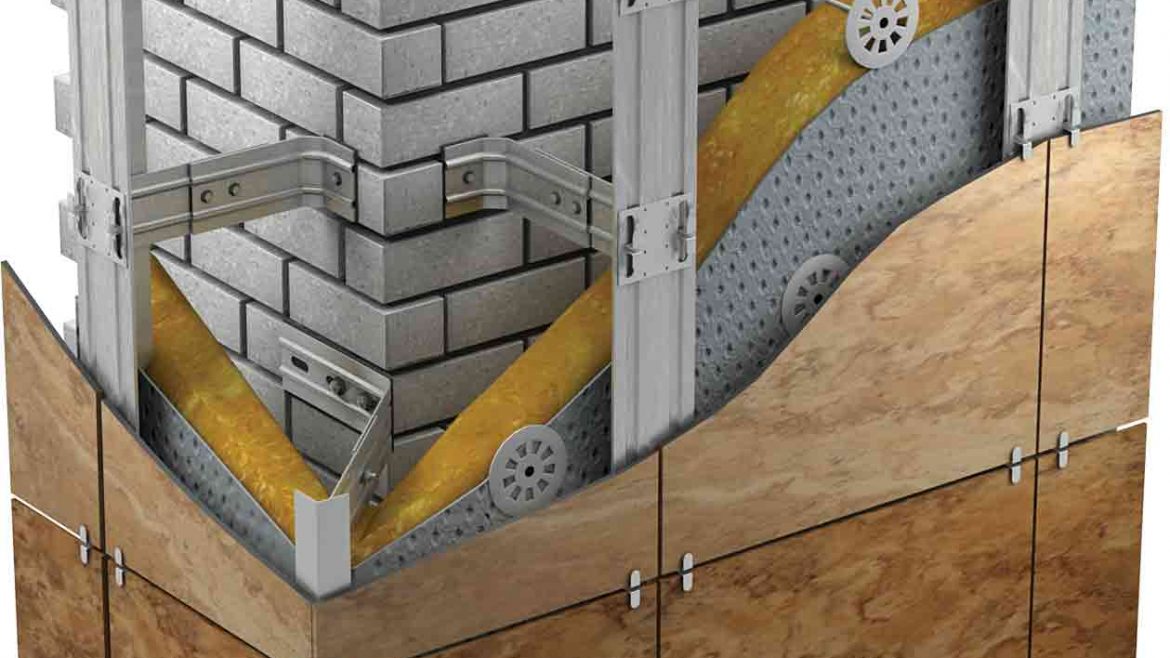

انواع سیستم های نصب نمای سرامیک خشک

دو روش کلی نصب سرامیک در نماي ساختمان‌ها وجود دارد. روش نصب تر یا روش چسبانده شده و روش نصب خشک یا روش مهار شده. در روش نصب خشک، اتصالات، باید بارهاي ثقلی ناشی از سرامیک و اجزاي آن را علاوه بر بارهاي جانبی وارده شامل بارهاي زلزله، بارهاي فشار و مکش باد تحمل کنند. همچنین این نوع نما باید در برابر بارهاي ضربه ناشی از برخورد قطعات مختلف به آن‌ها بخصوص قطعات جابجا شده توسط تندبادها کنترل شوند.

نصب خشک سرامیک

نصب خشک سرامیک به دو صورت نمایان و غیرنمایان صورت می پذیرد که در زیر انواع مختلف این روش ها یررسی می شوند.

سیستم نصب نمایان

سیستم نصب کلیپسی

این روش مطمئن‌ترین روش نصب سرامیک‌هاي پرسلان به روش خشک است. در این روش بست به گونه اي نصب می‌شود که سرامیک در داخل آن قرار گرفته و توسط بست مهار شود. بست به زیرسازي و شبکه آلومینیومی مطابق شکل زیر متصل می‌شود. براي جلوگیري از جلب توجه بست ها، می‌توان آن‌ها را با رنگ هاي کوره اي متناسب با رنگ سرامیک، رنگ نمود.

سیستم نصب ماسا

سیستم ماسا توسط یک شرکت اسپانیایی که در زمینه ی طراحی و تولید یراق آلات نصب فعالیت می کند، طراحی شده است. کلمپ های سیستم ماسا برای نصب سرامیک پرسلانی به طوری طراحی شده اند که بدنه کلمپ کاملا در پشت پنل قرار می گیرد اما لبه های نگهدارنده سرامیک از روی پنل نمایان است. به همین دلیل این سیستم در گروه سیستم های نصب مشهود قرار می گیرد.

کلمپ‌ها در این سیستم نقش نگهدارنده پنل را به عهده دارند و با ساختار مکانیکی به اجزای سیستم متصل می شوند و به ما این امکان را نیز می دهند تا به راحتی در هر قسمتی از نما ، سرامیک ها را تعویض کنیم.

سیستم ماسا طراحی شده برای نصب پنل هایی با ضخامت کم می باشد همچنین در سیستم ماسا نیازی به ماشین کاری بر روی پنل ها نداریم.

حالت بهینه‌ی استفاده از این سیستم در چیدمان افقی با بندهای افقی و عمودی در امتداد هم می باشد.

سیستم ماسا دارای فنر و ضربه گیر است که از لرزش پنل‌ها جلوگیری می کند.

سیستم نصب نمایان با استفاده از پرچ

این سیستم براي سرامیک‌هاي پرسلان قابل استفاده است. براي جلوگیري از اتلاف بالاي مصالح و خرد شدن آن‌ها توصیه می‌شود که سوراخ کاري هاي مورد نیاز در سرامیک با توجه به فواصل قاب آلومینیومی در کارخانه انجام شود و سوراخ کاري هاي قاب آلومینیومی در سایت انجام شود.

سیستم نصب پنهان

سیستم نصب با مهار و قلاب (کیل KEIL)

در این سیستم مهار و قلاب در پشت سرامیک‌ها تعبیه شده و پس از ریل کشی بر روي ساختمان نصب و رگلاژ خواهند شد. رگلاژ هر کدام سرامیک‌ها و تعویض هر کدام در هر نقطه اي از سطح نما امکان پذیر است.

سیستم نصب نامشهود keil یکی از سیستم هایی است که قابل اجرا برای انواع سرامیک می‌باشد.

تکنولوژی اتصال در این روش بسیار ساده و قابل استفاده در ابعاد بزرگ است به طوری که اجرای طرح‌های پیچیده تنها با طراحی یک زیر سازی ساده امکان پذیر است. پس از ایجاد زیرسازی، چیدمان پنل‌ها متناسب با نظر معمار در فرم های متقارن یا نا متقارن صورت می گیرد.

سیستم نصب با ایجاد شکاف

این سیستم جهت نصب سرامیک‌هاي با مقاومت بالا می‌باشند، ابتدا در ضخامت این سرامیک‌ها با دستگاه شیار زن، شیاري به عرض 3 تا 5 سانتی متر ایجاد شده و پس از زیرسازي آلومینیومی، با قرار دادن بست یا انکرهاي مخصوص در شیار سنگ عملیات نصب اجرا می‌شود. نمونه اي از این بست ها در شکل زیر مشاهده می‌شود.

سیستم نصب شیاری

در مواردی که ضخامت سرامیک کم باشد از این سیستم استفاده می شود.

سیستم نصب با چسب صنعتی

پس از زیرسازي اولیه و آماده کردن سطوح مناسب جهت اجراي چسب، سطوح چربی زدایی شده و پس از زدن پرایمر مخصوص، سرامیک‌ها با چسب دو جزئی مخصوص به دیوار متصل می‌شوند. روش نصب با چسب صنعتی جهت مصالحی از قبیل سرامیک پرسلانی براي تا ارتفاع 3 طبقه و حداکثر 10 متر قابل استفاده می‌باشد.

نمای شیشه‌ای اسپایدر چیست؟

نمای اسپایدر یکی از زیباترن و مدرن‌ترین نماهای ساختمانی است که امروز در صنعت ساختمان‌سازی کاربرد فراوانی دارد. نمای اسپایدر داری سیستم‌های متنوع‌ای است که عبارتند از نمای اسپایدر کابلی, فین گلس و نمای اسپایدر با زیرسازی خرپا. نمای اسپایدر یکی از انواع نماهای شیشه‌ای ساختمانی است که به صورت شبکه ای از پنل‌های شیشه‌ای طراحی و اجرا می‌شود. نمای اسپایدر دارای سیستم‌ها متنوعی است که با توجه به کاربری ساختمان و محدودیت بودجه در اجرای نما از آنها استفاده می‌شود. علت اینکه این مدل نمای شیشه‌ای را اسپایدر یا عنکبوتی نامیده‌اند به دلیل شکل ظاهری نما و چیدمان سیستم‌های نگهدارنده پنل‌های شیشه‌ای و اتصالات استیل متصل کننده پنل های شیشه‌ای به شاسی و سازه پشتیان نمای اسپایدر است که شبیه به عنکبوت و تارها عنکبوتی است. نمای اسپایدر یکی از مقاوم‌ترین نماهای ساختمانی در برابر زلزله و طوفان است این مقاومت به دلیل معلق بودن پنل های شیشه‌ای در سازه نگهدارنده نما است. نمای اسپایدر ترکیب زیبای از شیشه و فلز است که سازه ای شیشه‌ای و یک پارچه را برای نمای ساختمان ایجاد می کند.

کاربردهای نمای شیشه‌ای اسپایدر

کاربرد اصلی نمای اسپایدر در ساختمان های تجاری و اداری بوده و در صفحه شیشه هیچ گونه سازه عمودی و افقی مشاهده نمی‌شود، موردی که در نماهای کرتین‌وال، لامل بعنوان یک ضعف مطرح می گردد. بطور کلی نمای اسپایدر دارای سیستم متنوع ساختار سازه ای از سیستم سازه های فلزی، کابلی و شیشه‌ای می‌باشد که با توجه به کاربری ساختمان، بارگذاری و هزینه از آنها استفاده می شود. استفاده از هرنوع ساختار شیشه در این نما بلامانع بوده که با توجه به شرایط محیطی و کاربری نما تعیین می گردد. وقتی می‌خواهید دهنه‌های بزرگ مغازه ویا فروشگاه خود را به‌وسیله سازه‌های شیشه‌ای با ابعاد بزرگ پوشش دهید و در آن سازه‌ی آهنی و آهن‌کشی نداشته باشید مطمئناً بهترین گزینه نمای شیشه اسپایدر است.

 مزایا و معایب نمای شیشه‌ای اسپایدر

معایب

نیاز به کنترل مداوم جهت اجرای صحیح آب‌بندی

مزایا

وزن کم سازه و اتصالات

شفافیت یکپارچه نما

سادگی جزییات اجرا

امکان اجرا سطوح پیچیده بدون نیاز به فرم دهی سازه

تنوع سیستم‌های زیرمجموعه نمای اسپایدر

مقاومت در برابر نیروی زلزله از طریق امکان جابجایی نما

نمای اسپایدر یکی از زیبا‌ترن و مدرن‌ترین نماهای ساختمانی است که امروزه در صنعت ساختمان سازی کاربرد فراوانی دارد. نمای اسپایدر داری سیستم‌های متنوعی است که عبارتند از نمای اسپایدر کابلی, فین گلس, خرپا. شیشه به عنوان مهم ترین عامل در تعیین قیمت نمای اسپایدر نقش دارد و شیشه های به کار رفته در نمای اسپایدر باید از نوع سکوریت و لمینیت شده باشند تا در صورت بروز حادثه شیشه شکسته شده شکل خود را حفظ کند. نمای شیشه‌ای اسپایدر با توجه به نوع سازه پشتیبان و ابعاد شیشه قیمت های متفاوتی دارد. قیمت قطعی برای نمای اسپایدر تنها هنگامی قابل محاسبه است که شیشه اسپایدر ابتدا بر اساس شکل و ساختار ساختمان طراحی شود و در مرحله بعد با توجه به طرح نمای اسپایدر و شرایط مالی پروژه مناسب ترین سیستم پشتیبان نمای شیشه‌ای اسپایدر انتخاب شود و قیمت متریال به کار رفته در نمای اسپایدر تعیین گردد.

متمایز بودن نمای شیشه‌ای اسپایدر

نمای اسپایدر بدون فریم بودن و اتصال فرم پیشرفته سبب می‌شود تا سازه‌هایی که از نمای شیشه‌ اسپایدر برخوردار هستند از دیگر بناها، دچار تمایز کنند.

شیشه اسپایدر به نمای ساختمان جلوه‌ای منحصر بخشیده و آن را به یکی از بهترین و ماندگارترین نوع نما تبدیل کند.

نمای اسپایدر درواقع یک تعلیق هیجانی برای بیننده ایجاد می‌کند. درواقع حسی که شیشه اسپایدر به رهگذران می‌دهند می‌تواند ماندگاری و به ذهن سپاری بنا را افزایش دهد.

انواع نمای اسپایدر

نمای اسپایدری کابلی، نمای اسپایدر فین گلس، نمای اسپایدر استیل

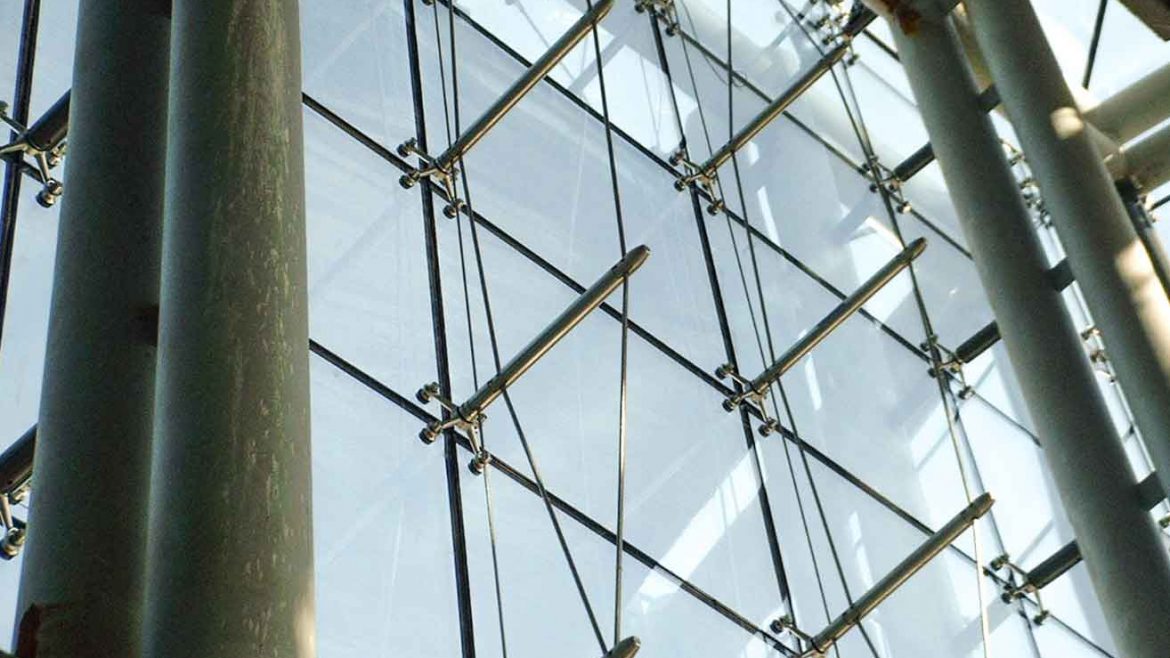

• نمای اسپایدر با سازه کابلی و خرپای کابلی

نمای شیشه‌ای اسپایدر کابلی در عین انعطاف پذیری عالی از استحکام بالایی نیز یرخوردار است و ویژگی های مذکور امکان نصب ورقه های شیشه‌ای بسیار بلند را آسان می‌سازد کابل ها طوری طراحی شده اند که به لحاظ زیبایی شناسی کمترین اشکال را وارد می‌سازند.

• نمای اسپایدر فین گلس point support glass finwalls

نمای شیشه‌ای سیستم فین گلس از ورق های شیشه‌ای که بر روی زمین تکیه و نصب می شوند یا اینکه معلق نصب می شوند و بهر گیری از بست های شیشه‌ای (fin) که ساخت ترکیبی دارند نمایی زیبا و تمیز را ارائه می دهند (fin) مذکور قابلیت نصب افقی و عمودی دارند سر (Austfix) فشار ناشی از خم شدن در گوشه های پنل شیشه‌ای را کاهش می دهد که این امر در نهایت به افزایش عمر پنل و به دنبال آن افزاش عمر نمای اسپایدر شیشه‌ای ساختمان می انجامد.

در این نوع نما انتقال بار به سازه توسط یک تیغه شیشه‌ای دو یا سه لایه صورت می‌گیرد. حاصل کار ظرافت و زیبایی و شفافیت فوق‌العاده می‌باشد. با توجه به شیشه ای بودن سازه این نوع پوسته‌ها باید دقت فراوانی در طراحی آن‌ها نمود تا با ضوابط وآیین‌نامه‌های ایران در مورد زلزله قابل دفاع شوند.

در نمای اسپایدر فین گلس انتقال وزن به سازه به وسیله یک تیغه یا ستون شیشه ای دو یا سه لایه از شیشه سکریت و لمینت شده صورت می گیرد. ویژگی اصلی این مدل نمای اسپایدرظرافت و زیبایی و شفافیت فوق العاده آن است. تنوع یراق آلات و اتصالات نمای اسپایدر و همچنین استفاده از متریال متنوع مانند شیشه و استیل در سازه نگهدارنده نمای اسپایدر این امکان را به طراح می دهد تا هر نوع فرم و شکلی که مد نظر دارد در نمای شیشه ای ساختمان اجرا کند.

• نمای اسپایدر با سازه خرپا و سازه لوله‌ای

شیشه های اسپایدری به طور مستقیم به قاب های فلزی وصل شده اند. قاب ها ممکن است عمودی و یا افقی باشند و ساختار سقف را بپوشانند و یا نپوشانند و به هر صورت آنقدر استحکام دارند تا بتوانند وزن شیشه ها را به خوبی تحمل کنند. این سیستم یکی از ارزان ترین نماهای اسپایدر است و طراحی آن از سایر نماهای اسپایدری آسان تر است.

• نمای اسپایدر با سازه اسپیس فریم (space frame)

این سیستم که ترکیبی از سازه فضایی و نمای اسپایدر است، در اجرای سطوح کروی، چند قوسی، گنبدی شکل و پوششهای شیشه ای سقفی کاربرد دارد و اسپایدرها با کمک یک واسط بر روی گوی اسپیس قرار می گیرند. این سازه متشکل از فرم های هندسی منظمی می شود که در کنار یکدیگر فضاهایی چون غرفه، سازه های نمایشگاهی و… را می سازند. شکل و ساختار هندسی این سازه سبب انتقال نیرو در جهات مختلف می شود که این امر باعث استحکام سازه خواهد بود. میزان خطا در اجرای این نوع سازه کاهش چشمگیری دارد.

طریقه آماده شدن نمای شیشه‌ای اسپایدر برای نصب

نمای شیشه‌ای اسپایدر طرفداران زیادی پیداکرده ابتدابه‌ساکن بعد از آماده شدن محیط نما و سنگ‌کاری، لوله‌های استیل باضخامت بالا توسط بست‌های مخصوصی به کف و سقف نصب می‌شود و سپس بست های اسپایدر که معمولاً x و y هستند به لوله‌ها متصل می‌گردد.

بین شیشه‌های نصب‌شده فاصله‌ای بین ۱ الی ۱.۵ سانت گذاشته می‌شود که آن را با چسب‌های سیلیکون بی‌رنگ به‌صورت دقیق پر می‌کنند. این فاصله باعث می‌شود در زمان افت ساختمان و یا زلزله شیشه اسپایدر به هم برخورد نکرده و دچار شکستگی نشوند.

شیشه های مورد استفاده در نمای شیشه‌ای اسپایدر

شیشه‌های بکار رفته در نمای شیشه اسپایدر اصولاً باید به‌صورت شیشه لیمینت و یا به‌صورت شیشه ۱۰میل سکوریت استفاده شود.

 نصب و اجرای نمای شیشه‌ای اسپایدر

به‌جرئت می‌توان گفت نصب و اجرای این محصول یکی از پیچیده‌ترین کارهای نصب در ساختمان و سازه‌ها می‌باشد. محاسبه دقیق به همراه اجرای با دقت شیشه اسپایدر می‌بایست باهم انجام‌شده و حتی اختلاف محاسبه میلی‌متری به دلیل ساختار شبکه‌ای به کیفیت کار آسیب جدی ‌می‌زند.

اندازه‌گیری قبل از شروع و تولید شیشه اسپایدر نیز نقش به سزایی در بهتر شدن کیفیت پروژه دارد.

در شیشه اسپایدر امکان خطا در واحد میلی‌متر نیز وجود نداشته و هر نوع خطا به پروژه آسیب جدی می‌زند.

این محصول از آن دسته نماهایی می‌باشد که با سبک مدرن امروزی هماهنگی دارد و ضمن جلوه زیبایی که به ساختمان می‌بخشد باعث فراگیر شدن نور طبیعی در کل ساختمان شما می‌شود.

قیمت نمای شیشه‌ای اسپایدر

نمای اسپایدر جزء ساختارهایی است که هزینه نهایی آن تابع فاکتورهای گوناگونی است.

به همین جهت نمی‌توان تعریف قطعی از قیمت شیشه اسپایدر داشت و باید حتماً بر اساس شکل و ساختار نمای ساختمان ابتدا طراحی‌شده و سپس با آنالیز طرح به‌دست‌آمده و با در نظرگیری شرایط مالی پروژه قیمت نهایی به دست آید.

می‌توان گفت قیمت نمای اسپایدر کاملاً تابع موارد زیر می باشد

شکل و ساختار زیرسازی نما

ارتفاع نمای اسپایدر

فاصله نمای اسپایدر تا زمین

انواع متفاوت یراق‌آلات مورداستفاده در نمای شیشه‌ای اسپایدر

نمای شیشه‌ای اسپایدر با توجه به نوع سازه پشتیبان و ابعاد شیشه قیمت های متفاوتی دارد. قیمت قطعی برای نمای اسپایدر تنها هنگامی قابل محاسبه است که شیشه اسپایدر ابتدا بر اساس شکل و ساختار ساختمان طراحی شود و در مرحله بعد با توجه به طرح نمای اسپایدر و شرایط مالی پروژه مناسب ترین سیستم پشتیبان نمای شیشه‌ای اسپایدر انتخاب شود و قیمت متریال به کار رفته در نمای اسپایدر تعیین گردد.

دیتایل شیشه اسپایدر

به جراعت می توان گفت که برآورد وزن سازه در نمای اسپایدر کاری به شدت دقیق و تخصصی است. ارائه دیتایل های شاسی کشی و همچنین نقشه های مدول‌بندی جام‌های شیشه‌ای باید با دقت فراوان انجام شود. درصورتی که در محاسبه انداره مدول بندی و ابعاد شیشه ها و فاصله سوراخ کاری شیشه ها اشتباهی رخ دهد و دیتایل های نمای اسپایدر دچار خطا شود خسارت بسیار سنگینی به روند اجرای نمای اسپایدر وارد می شد که به راحتی قابل جبران نیست.

روش اجرای نمای اسپایدر

روش کلی اجرای نمای اسپایدر در مجموعه مانند سایر نماهای شیشه‌ای است بدین صورت که در ابتدای کار نقشه بردار از محل اجرای نمای اسپایدر اندازه برداری کرده و پس آن ابعاد را به طراح نما داده در این مرحله طراح نمای اسپایدر با توجه به نوع شاسی نگهدارنده جام های شیشه‌ای و اسکلت اصلی ساختمان اقدام به طراحی نمای اسپایدر کرده و نقشه های زیر سازی و نقشه های جام های شیشه‌ای را به مسئول اجرای نما تحویل می دهد. در مرحله بعد تکنسین های مجری سازه نگهدارنده نما اقدام به ساخت این سازه کرده این سازه که همان استراکچر نام دارد می تواند از انواع فلزی مانند لوله و یا پروفیل استیل, آلومینیوم و آهنی باشد که به این سیستم خرپا می گویند و یا از سیم ها و کابل های استیل و گالوانیز استفاده شود که به این سستم کابلی می گویند و یا از جام های شیشه‌ای سکریت و لمنیت شده به ضخامت 20 میلیمتر به بالا استفاده شود که به آن فین گلس می گویند. این مرحله مهم ترین قسمت اجرای نمای اسپایدر است از این بابت که سیستم پشتیبان نمای اسپایدر از چه متریال و چه نوع سیستمی باشد دقت اجرا و ساخت از اهمیت بالایی برخوردار است. در تمام این مراحل مهندس ناظر سازه حضور داشته و با نظارت بر روند کار امکان بروز خطا را کاهش داده. پس از آن نقشه بردار بر اساس سازه پشتیبان ساخته شده مجددا اندازه برداری کرده تا با دقت بیشتری نقشه ساخت جام های شیشه‌ای به کارخانه داده شود. پس از آماده شدن شیشه های نمای اسپایدر و قرار دادن یراق آلات و اتصالات اسپایدری که همان چنگک های اسپایدری روتیل شکل که از جنس استیل ضد زنگ 316 یا 304 می باشد در مکان مناسب خود اقدام به جای گذاری شیشه ها به وسیله این یراق آلات اسپایدری بر روی نمای ساختمان می شود. پس از نصب شیشه ها در محل خود فاصله بین شیشه ها را بوسیله چسب های مخصوص سیلیکونی پر کرده تا مانع نفوذ آب و محافظت بیشتر شیشه ها شود.

ابعاد شیشه های نمای اسپایدر

ابعاد شیشه‌ای نمای اسپایدر بر اساس مدول بندی محاسبه شد توسط طراح معمولا حداکثر بین عرض 420 و طول 240 سانتیمتر می باشد. البته این ابعاد شیشه ها تقریبی بوده و برای هر پروژه نماسازی باید بر اساس نیاز طرح ابعاد دهی انجام گیرد.

یراق‌آلات نمای اسپایدر

یراق آلات نمای اسپایدر از نوع استیل یا آهنی می باشد که مرغوب ترین نوع یراق آلات از نوع استیل 316 و در مرتبه پایین تر استیل 304 می باشد. یکی دیگر از مواردی که در قیمت یراق آلات تعیین کننده است سیستم سازه نگهدارنده نمای اسپایدر است که بر این اساس یراق آلات اسپایدر سازه های فین گلس و کابلی از سایر یراق آلات گران تر است شکل یراق آلات نمای اسپایدری به صورت X یا Y می باشد. یراق آلات نمای اسپایدر با توجه به نوع سیستم اسکلت یا شاسی نمای اسپایدر از این بابت که نمای اسپایدر کابلی باشد یا فین گلس و خرپا شکل متفاوتی دارند.یراق آلان نمای اسپایدر به عبارتند از fitting و Routel و Tension Rodsو Strut Bar و Canopy Fitting.

شیشه اسپایدری

مهم ترین عامل در تعیین قیمت نمای اسپایدر نوع شیشه بکار رفته در نما می باشد. انواع شیشه به کار رفته در نمای اسپایدر به شرح زیر می باشد. به دلیل تمرکز فشار خارجی بر روی نماهای اسپایدر به هیچ عنوان امکان استفاده از شیشه ساد وجود ندارد و حتما باید از شیشه سکریت استفاده نمود. در صورتی که ارتفاع نمای اسپایدر بیشتر از سه متر باشد باید از شیشه های سکریت و لمینت استفاده شود. شیشه های دو جدار یکی دیگر از انواع شیشه هایی است که در نمای اسپایدر قابل استفاده است در تولید این شیشه ها از رینگ های آلومینیومی بین دو شیشه که مانع خروج گاز شده استفاده می شود. شیشه های کیرستالی برای نماهای اسپایدری استفاده می شود که به دنبال شفافیت بیشتر می باشند.

مهم ترین جز نمای اسپایدر شیشه است اینکه شما می خواهید نما اسپایدر اجرا شده دارای چه خصوصیاتی از نظر عایق صدا, حرارت و یا در چه منطقه آب هایی زندگی می کنید می توانید از انواع شیشه های سکریت و لمینت یا دو جداره و شفاف که با نام شیشه های کیریستالی نیز معروف هستند در مناطق که روز های ابری زیادی دارند استفاده کنید و یا شیشه های مات و رنگی در مناطقی که روزهای آفتابی زیادی دارند استفاده کنید علاوه براین می توانید از شیشه های ضد ضربه و شیشه های ضد گلوله نیز استفاده کنید. لازم به ذکر است که به دلیل تمرکز فشارهای خارجی مانند باد و جاذبه بر روی نماهای شیشه‌ای اسپایدر به هیچ عنوان امکان استفاده از شیشه های ساد در نما وجود ندارد و حتما باید از شیشه های سکریت و لمینیت شده با ضخامت حداقل 10 میلیمتر استفاده شود. اگر ارتفاع نمای اسپایدر از سه متر بلندتر باشد باید بدون تردید از شیشه های سکریت و لمینت استفاده شود.

انواع نمای شیشه اسپایدر

نمای شیشه اسپایدر کابلی که از ترکیب کابل های گالوانیز یا استیل که به صورت شبکه ای یا تور مانند که از اتصال بین یراق آلات چنگکی شکل اسپایدری با جام های شیشه و شاسی فلزی سازه شکل می گیرد. محاسبه دقیق سیستم پشتیبان این نوع نمای اسپایدر بسیار پیچیده می باشد. زیبای و مدرنی این مدل نمای شیشه‌ای اسپایدر آن را به عنوان یکی از خاص ترین نماهای شیشه‌ای مطرح کرده است. نمای شیشه‌ای اسپایدر فین گلس که از طریق ستون های شیشه‌ای چند لایه به ضخامت های 20 میلیمتر به بالا و یراق استیل اتصال دهنده این ستون های شیشه‌ای به سازه اصلی ساختمان و یراق آلات اسپایدری و پنل های شیشه‌ای ساخته می شود. ویژگی اصلی این مدل نمای اسپایدر ظرافت و نور دهی و شفافیت فوق العاده آن است. نمای شیشه‌ای اسپایدری خرپا یا استیل که ساده ترین و در عین حال رایج ترین نوع نمای اسپایدری در ایران است از ترکیب سازه پشتیبان از جنس استیل و یا آهنی که به صورت ستون های عمودی از پروفیل یا لوله به همراه یراق اسپایدری و پنل های شیشه‌ای ساخته می شود.
