کمیسیون

anodized aluminum

آنادایز آلومینیوم

آنادایز آلومینیوم 194 260 mohamadjavadjalilpur

روش آنادایز چیست؟

بسیاری از فلزات به اکسید شدن تمایل دارند و لایه‌ی نسبتاً پایداری از اکسید، روی آن‌ها تشکیل می‌شود. در شرایط معینی این لایه‌ی اکسید محافظت کننده است و از خوردگی سطح فلز جلوگیری می‌‌کند. در عمل، با استفاده از این خاصیت، لایه‌ی اکسیدی یا هیدروکسیدی موجود بر روی فلزات را تقویت می‌کنند و یا باعث ایجاد این لایه می‌شوند. به این نوع عملیات سطحی، ایجاد پوشش‌های تبدیلی و یا اکسیدی می‌گویند.

به دو طریق می‌توان این لایه‌ی اکسیدی را بر روی فلزات ایجاد نمود:

  • روش شیمیایی: بر اثر جذب فلز یا اکسید فلزی روی سطح که باعث ایجاد یک لایه‌ی پایدار می‌شود. مانند: کروماته کردن.
  • روش آندی یا الکتروشیمیایی: در این روش، اکسید فلز در شرایط کنترل‌ شده تشکیل شده و کاملاً متراکم می‌باشد و یا بر اثر عملیات بعدی متراکم و غیرقابل‌نفوذ خواهد شد. مانند: آنادایزینگ آلومینیوم.

آلومینیوم در شرایط معمولی نیز اکسیدی می شود بطوری که در مجاورت هوا و بطور معمول لایه ای از اکسید به صورت غیرمتخلخل بر روی سطوح قطعات آلومینیومی تشکیل می گردد که وظیفه حفاظت از سطح فلز را در محیط برعهده دارد، اما برتری و مزیت اکسید ایجاد شده در روش آنادایزینگ نسبت به شرایط طبیعی مقاومت بیشتر آن در مقابل خوردگی است. در این روش از مقاومت زیاد لایه پوششی آلومینیم اکسید Al2O3 در مقابل خوردگی که بلافاصله بر روی سطح آلومینیوم تازه بریده شده تشکیل می‌گردد، استفاده می‌شود. این لایه عامل مقاومت در برابر خوردگی طبیعی این فلز است. این لایه که به طور طبیعی تشکیل می شود، بسیار نازک، چسبنده و محافظ است. آنادایز کردن در واقع یکنوع ضخیم کردن لایه اکسیدی به ضخامت تا چندین هزار برابر ضخامت لایه اکسید طبیعی است. نتیجه عمل، لایه‌ای است سخت با ضخامت حدود ۵/۲۵ میکرون بر تمام سطح آلومینیوم که علاوه بر مقاومت به خوردگی در مقابل سایش نیز استحکام کافی دارد.

زمانی که مقاومت آلومینیوم برای انجام کار مورد نظر ما کم باشد برای افزایش مقاومت آن عمل آنادایز را روی آن اعمال میکنیم. عمل آنادایزینگ به عملی اطلاق میشود که در آن یک لایه نازک اکسیدی بر روی قطعات آلومینیوم شکل میگیرد که باعث افزایش مقاومت فلز در برابر خوردگی میشود. در این روش ضخامت لایه اکسیدی افزایش پیدا کرده و به ۱۰ تا ۲۰ میکرون و یا بیشتر میرسد.

مکانیزم کلی عمل بدین صورت است که جریان مستقیم برق از مایع الکترولیت مناسبی می گذرد که در آن آلومینیوم آند بوده و فلز مناسب دیگری کاتد می باشد. در این صورت بر سطح آلومینیوم لایه نازکی از اکسید ایجاد می گردد که ضخامت آن به عوامل گوناگونی بستگی دارد.

ورق آلومینیوم از جمله فلزات دارای اکسید سخت میباشد. به این مفهوم که اکسید آلومینیوم دارای مقاومت فیزیکی بالاتر از آلومینیوم در برابر خش خوردگی و مقاومت شیمیایی بهتری در برابر خوردگی میباشد. به همین دلیل به جهت بالا بردن مقاومت فیزیکی و شیمیایی ورق آلومینیوم اقدام به آنادایز آن مینماییم.

anodized aluminum

مراحل آنادایز کردن (آنادایزینگ)

آنادایزینگ فرایندی الکتروشیمیایی برای ضخیم‌ ترکردن لایه‌های اکسیدی موجود بر روی فلزات فعال نظیر آلومینیوم می‌باشد. این لایه‌ی آندی، برای مقاصد مختلف از در و پنجره‌ی ساختمان، وسایل صنعتی تا تجهیزات هوا- فضا به کار می‌رود.

عملیات آنادایزینگ مانند سایر روش‌های پوشش دادن شامل مراحل مختلف آماده‌سازی سطح می‌باشد. این مراحل به اختصار بدین قرارند:

  • چربی‌گیری و تمیز کردن با حلال‌ها و یا مواد قلیایی
  • لایه‌برداری یا اچ‌کاری توسط محلول سودا که مات شدن سطح را نتیجه می‌دهد.
  • آندایز کردن: ایجاد پوشش اکسیدی توسط جریان برق بر روی سطح آلومینیوم در حمام اسید سولفوریک
  • رنگ زدن (الکتروکالرینگ): رنگ کردن سطح متخلخل توسط نمک فلزات معدنی با استفاده از جریان برق
  • آب‌بندی (سیلینگ): در این مرحله، سوراخ‌های فیلم متخلخل، هیدراته شده (آلومینیوم اکسید هیدارته/ بوهمیت H2O) و پُر می‌شوند.

قطعات و سطوح آلومینیومی را به دلایل زیر آنادایز می نمایند

الف- افزایش مقاومت در مقابل خوردگی

پوشش اکسیدی – آندی سیل شده آلومینیوم باعث محافظت فلز در برابر عوامل خورنده جوی و نمک ها می گردد.

ب- افزایش قدرت چسبندگی رنگ ها

لایه اکسیدی- آندی سبب به وجود آمدن سطح فعال شیمیایی شده و زمینه و بستر مناسبی را جهت رنگ آمیزی ایجاد می نماید.

پ- به عنوان یکی از مراحل آبکاری

تخلخل موجود در پوشش اکسیدی – آندی باعث افزایش قابلیت آبکاری قطعات آلومینیومی می شود. (بطور مثال از انودایزینگ در الکترولیت اسید فسفریک میتوان نام برد که به عنوان مرحله ماقبل آبکاری بکار می رود).

ت- ایجاد نمای ظاهری مناسب جهت دکوراسیون و تزئینات

لایه اکسیدی – آندی آلومینیوم بطور طبیعی درخشان بوده و مقاومت خوبی در مقابل خوردگی دارد. لذا میتوان از آن به عنوان سطح نهایی مورد نظر جهت تزئینات و نماسازی استفاده نمو د. درخشندگی و براقیت سطح مزبور به نوع آلیاژ، روش اچ کاری و براق کاری و سایر شرایط مناسب بستگی دارد.

ث- عایق کاری

اکسید آلومینیوم عایق می باشد و میتواند در مقابل ولتاژهایی که از چند تا چندین هزار ولت به عنوان عایق عمل کند که کیفیت و کمیت آن به نوع آلیاژ و ضخامت لایه اکسیدی بستگی دارد.

ج- افزایش قابلیت تابش و انتشار حرارت

لایه اکسیدی – آندی در ضخامت های بیش از ۰۳۲/ میلیمتر باعث افزایش قابلیت تابش و انتشار حرارت می گردد. بطور مثال ورق آنادایز شده آلومینیومی پس از رنگ آمیزی با رنگ سیاه می تواند به نحو بسیار مطلوبی جهت جذب حرارت تا حدود ۲۳۰ درجه سانتیگراد مورد استفاده قرار گیرد.

چ- افزایش مقاومت سایشی

با استفاده از مکانیزم آنودایزینگ سخت (hard anodizing) بر روی قطعات آلومینیومی پوشش به ضخامت حدود ۱ تا ۴ میلیمتر ایجاد می شود که دارای سختی بالایی است و میتوان از آنها جهت ساخت یاتاقان ها و قطعات دوار و یا سایر مواردی که نیاز به مقاومت سایشی دارند استفاده نمود . تمام پوشش های اکسیدی – آندی نسبت به خود آلومینیوم سخت تر هستند اما در برخی از موارد (مانند لایه اکسیدی – آندی حاصل از آنادایزینگ در حمام اسیدکرومیک) نرم بوده و جهت کاربری در شرایطی که به مقاومت سایشی نیاز دارد مناسب نمی باشد.

طی پروسه آنادایز آلومینیوم می‌توان آلومینیوم را به رنگ‌های زیبایی در آورد و به آن زیبایی و استحکام بخشید، در نتیجه طرحی زیبا و جذاب تولید می‌شود که سطح آن به آسانی با آب گرم قابل شستشو است و نیاز به هیچ تمیزکاری و نگهداری ندارد و به طور طبیعی مقاوم به خوردگی است

louver

لوور

لوور 600 600 mohamadjavadjalilpur

لوور چیست؟

وجود یک سیستم سایه بان (لوور) در نمای خارجی ساختمان بدون اینکه چشم انداز و منظره بیرون را محدود کند، می تواند به طور چشمگیری تابش مستقیم اشعه خورشید بر روی شیشه ها و نما را کم نموده و انعکاس شدید آنرا بر چشمان ناظران کاهش دهد. این سیستم به صورت همزمان دست یابی به نور کافی در داخل ساختمان را نیز ممکن می سازد. لوورهای آلومینیومی تاثیر تشعشع نور خورشید را تا 80% کاهش داده و باعث می شوند تا مصرف انرژی تا 30% کاهش یابد. این سیستم می تواند هم به صورت ثابت و هم با قابلیت حرکت به صورت الکتریکی و یا مکانیکی باشد. از طرفی ظاهر دکوراتیو آن در ابعاد و انواع متنوع و اتصالات و متعلقات کاملاً آلومینیومی آن نقش بسزایی در زیبایی نمای ساختمان خواهد داشت. لوورها معمولا به شکل مربع، مستطیل یا دوکی شکل آماده شده و با نبشی آلومینیومی برروی زیرسازی فلزی نصب می گردند.

louver

انواع لوور از لحاظ متریال به کار رفته در ساخت آن

لوور چوبی که معمولا از چوب ترموود می باشد

لوور  فلزی که هم از آهن تشکیل می شود و هم از آلومینیوم

لوور کامپوزیت که از ورق های کامپوزیت تشکیل می شود.

انواع لوور از لحاظ نحوه قرارگیری

مستقم بر روی پنجره

به صورت پیش آمدگی و به صورت افقی بر روی نما

به صورت پیش آمدگی و به صورت عمودی بر روی نما

louver

انواع لوور آلومینیومی

لوور دوکی

به شکل دوک هستند و ظاهر بسیار زیبایی را ایجاد می نمایند، این لوورهای دوکی شکل در سایزهای ۸۰ میلیمتر تا ۳۰۰ میلیمتر تولید می شوند و توسط قطعات پروفیل آلومینیوم منقاری و پروفیل آلومینیوم خورشیدی به شاسی کشی بدنه متصل میشوند.

لوور مکعبی

لوور مکعبی به شکل مقطع مستطیلی تولید می شوند و با اتصالات منقاری و خورشیدی به شاسی کسی بدنه نصب می شوند.

لوور ثابت

لوور ثابت بر روی انواع نماهای تمام شیشه و یا نماهای کامپوزیت نصب می شود، در این حالت امکان حرکت در لوورها وجود ندارد و لوور برای زیبایی بخشی به نمای ساختمان و جلوگیری از ورود نور خورشید بر روی نما نصب می شود.

لوور متحرک

لوور متحرک با استفاده از اتصالات، چرخ دنده ها و موتورهایی خاص و با استفاده از ریموت کنترل قابل حرکت می باشد و بسته به نیاز جا به جا می شود.

louver

اجزا و قطعات نصب لوور

پروفیل لوور آلومینیومی در دو شکل مستطیل یا دوکی

قطعه اتصالی خورشیدی که به سازه متصل می شود و قابلیت زاویه بندی های مختلف را دارد.

قطعه اتصالی منقاری (متصل به قطعه لوور)

louver

مزایای نمای لوور

جلوگیری از وارد شدن اشعه مادون قرمز

جلوگیری از ورود حرارت زیاد به داخل ساختمان

زیبایی نمای ساختمان

باز و بسته شدن لوورها و تنظیم در نور در ساعات مختلف روز

انواع چسب نما

انواع چسب ساختمانی

انواع چسب ساختمانی 960 450 mohamadjavadjalilpur

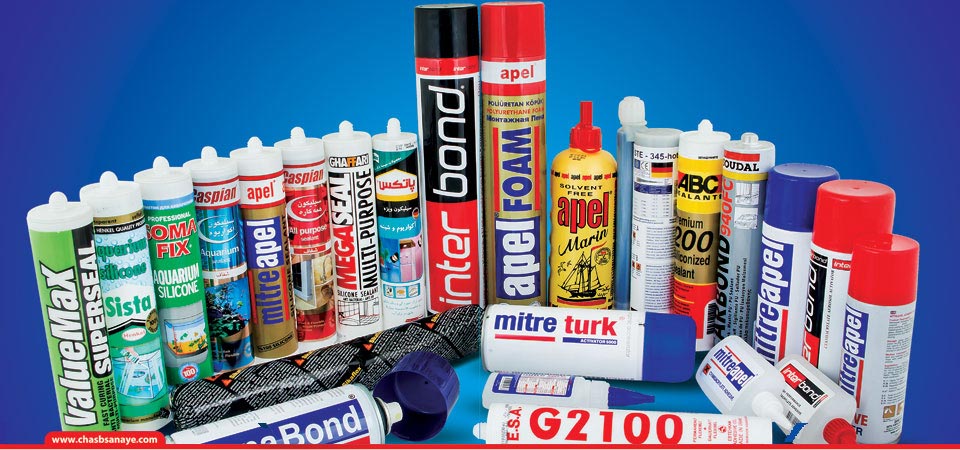

انواع چسب ساختمانی

از آغاز صنعت ساختمان سازی تاکنون انواع چسب‌ ساختمانی جزو ارکان جدایی‌ناپذیر این صنعت به شمار می‌آیند. در واقع چسب‌ ساختمانی یکی از پرکاربردترین و در عین حال کارآمدترین ابزارهای ساخت و ساز محسوب می‌شود. چسب‌ ساختمانی دارای انواع متنوعی است که هرکدام کاربرد ویژه خود را دارد. در این مقاله بر آن هستیم که شما را با انواع رایج این چسب‌ها از جمله چسب سیلیکون و چسب پلی سولفاید موارد کاربرد هریک از آنها آشنا کنیم.

چسب سیلیکون

مزیت اصلی سیلیکون خاصیت ارتجاعی و چسبندگی آن است و در عین حال می‌تواند در برابر اشعه تابش فرابنفش مقاومت خوبی داشته باشد و تغییر رنگ نمی‌دهد. چسب سیلیکون بهترین مانع ضد آب در برابر رطوبت است و بیشتر برای آب‌بندی خارج ساختمان و محافظت از رطوبت و سایر عوامل آب‌وهوایی مناسب است. بر خلاف درزگیر آکریلیک، سیلیکونها بسیار سخت و منعطف چسبیده می‌شوند و نصب و تمیز کردن آن سخت‌تر است. سیلیکون بسیار انعطاف‌پذیر است و به سختی می‌توان آن را خراشید یا تغیر شکل در آن ایجاد کرد. این چسب به سطوح فلزی، سرامیکی، شیشه ای و پلاستیکی یراحتی می‌چسبد و قالب آن می شود. اگر اولین بار چسب آکواریوم به درستی اجرا شود، درزگیرهای سیلیکونی می تواند تا 30 سال در برابر نفوذ آب و رطوبت مقاومت کند. از معایب درزگیر های سیلیکونی می توان به عدم رنگ پذیری آن اشاره نمود.

با توجه به قابلیت‌های این چسب یکی از کاربردهای اصلی آن استفاده از آن در دوجداره‌سازی شیشه‌های دوجداره است.

چسب پلی‌سولفاید

پلی سولفاید یکی دیگر از چسب‌هایی است که در صنعت ساختمان و ساخت شیشه‌های دوجداره به کار می‌رود، پلی سولفاید نشت گازهای بین شیشه را به شدت محدود می‌کند ولی توانایی این چسب به اندازه چسب‌های سیلیکونی نیست و از معایب آن تغییر رنگ آن در برابر نور خورشید می‌باشد لذا استفاده از این چسب در نمای ساختمان و ساخت شیشه‌های دوجداره به مواردی که چسب در معرض نور خورشید قرار نگیرد محدود می‌شود.

در واقع قیمت کمتر این چسب نسبت به چسب سیلیکون استفاده از آن را در مواردی که مجاز می‌باشد مقرون به صرفه می‌نماید.

چسب آکرلیک

این چسب‌ها بیشتر در داخل خانه کاربرد دارند و به وسیله آنها می‌توان درزها، شکاف‌های ساده و همچنین به عنوان بتونه نصب شیشه نیزاستفاده کرد این درزگیرها (آکرلیک) به خوبی به گچ ،چوب ،پلاستیک و فلز می‌چسبند. درزگیر‌های اکریلیک حلال آب تا حدودی در برابر نفوذ آب مقاومت دارند ولی به هیچ عنوان برای آببندی مناسب نیستند و در مرور زمان مقاومت خود را از دست خواهند داد. از مزایا آن می‌توان به اجرای سریع و راحت، قابلیت جدا کردن آسان آن و عدم تاثیر بر سطح زیر پوشش و همچنین رنگ‌پذیری آسان آن اشاره نمود.

چسب پلی‌یورتان

چسب‌های پلی‌یورتان تمامی مزایای هر دو نوع چسب سیلیکون و آکریلیک را دارا می‌باشد از نظر چسبندگی و سختی فوق‌العاده با دوام و مقاومت بالایی در برابر پاره شدن تحت فشار و ضربه دارد، همچنین نسبت ضد آب بودن آن نیز بسیار مناسب می‌باشد، به دلیل توانایی بالای این نوع درزگیر تقریبا برای هر نوع سطح مناسب می باشد، پلی اورتان نسب به چسب‌های دیگر بسیار گران‌تر می‌باشند ولی قابلیت‌های بسیار آن چون رنگ‌پذیری و مقاومت بالا در مقابل رطوبت و همچنین چسبندگی فوق العاده بالای آن همچنان آن را به محبوب‌ترین درزگیر در بین خودروسازان و صنایع ساختمانی و برودتی تبدیل نموده است. تنها نکته منفی این است که آن را نمی‌توان آسان تمیز کرد و به دلیل قوام چسبندگی آن، نیاز به یک حلال قوی دارد.

عایق نما

انواع عایق نما

انواع عایق نما 308 164 mohamadjavadjalilpur

انواع عایق نما

گرچه عایق‌کاری ممکن است تا حدودی هزینه ساخت و قیمت تمام شده ساختمان را افزایش دهد ولی در دراز مدت و حتی چند سال اولیه بعد از بهره‌برداری، هزینه اولیه را با صرفه‌جویی لازم جبران خواهد کرد و موجب آسایش و صرفه‌جویی اقتصادی می‌شود. عایق‌کاری مناسب بخش‌های مختلف ساختمان مانند سقف، کف و دیوارهای جانبی، همچنین عایق‌کاری لوله‌ها و سطوح داغ و سرد باعث افزایش راندمان انرژی می‌گردد. با عایق‌کاری در ساختمان می‌توان درانرژی گرمایی وسرمایی 45 تا 55 درصد صرفه‌جویی نمود.

تمام مصالح ساختمانی بخشی ازگرما یا سرما را از خود عبور می‌دهند. در برخی مواد مثل فلز و شیشه این انتقال به راحتی انجام می‌شود، اما موادی مثل پشم، پارچه‌های ضخیم و هوای ساکن در برابر انتقال گرما و سرما بسیار مقاوم هستند و به عنوان عایق استفاده می‌شوند.

خصوصیات مهمی که در انتخاب مواد عایق باید مد نظر قرارگیرد عبارتند از:

مقاومت حرارتی، قابلیت احتراق، درجه سمیت، مقاومت فشاری، چروک خوردگی، مقاومت در برابر اشعه ماورای بنفش، مقاومت در برابر قارچ و میکروب، ضریب انبساط و انقباض، خنثی بودن از نظر شیمیایی (به منظور جلوگیری ازآسیب رساندن به فلزات اطراف)، خاصیت مویینگی و چگالی.

عایق‌ها به اشکال مختلف صفحه‌ای، تخته‌ای، آجری، ورقه‌ای و نواری به بازار عرضه می‌گردند.

انتخاب نوع عایق حرارتی به دمای محیط، ایمنی، شرایط محیطی و قیمت آن بستگی دارد. ضخامت عایق حرارتی باید به گونه‌ای انتخاب شود که از نظر اقتصادی بهینه باشد، یعنی این که با حداقل ضخامت عایق از هدر رفتن انرژی جلوگیری شود. مصالح عمده عایق حرارتی عبارتند از: بتن سبک (بتن گازی و بتن کفی و…)، دانه‌های سبک، کاغذ و آلمینیوم، پنبه کوهی، چوب پنبه پرس شده، تخته‌های فیبری، الیاف معدنی، پشم سنگ، پشم شیشه، شیشه اسفنجی، پوکه معدنی، پرلیت، تخته‌های گچی سبک با روکش آلمینیومی و ساده، مواد پلاستیکی، ساقه‌های تو خالی و پشم چوب.

ویژگی های مهم بهترین عایق حرارتی

  • مقاومت در برابر حرارت را برای جلوگیری از هدررفتن انرژی داشته باشد
  • در برابر عوامل میکروبی و قارچی از مقاومت خوبی برخوردار باشد
  • دربرابر عوامل خارجی واکنش ندهد واز لحاظ شیمیایی خنثی باشد
  • در برابر فشار و حرارت از مقاومت خوبی برخوردار باشد
  • در برابر حرارت و گرمای زیاد چروک نشود
  • مقاوم در برابر اشعه ماورای بنفش
  • چگالی مناسبی داشته باشد
  • عمر مفیدی داشته باشد

در ادامه مطلب چند نمونه ازعایق‌های حرارتی را به شما معرفی خواهیم کرد:

پشم شیشه

پشم شیشه با الیاف بسیار نازک تارهای شیشه که تقریبا به هم متصل اند گفته می‌شود. این الیاف را پس از سرد شدن با همدیگر دسته می کنند و روی کاغذ کرافت، سربی، قیری یا تور الیاف دار قرار می‌دهند. این ماده نسوز از خصوصیاتی مانند پایداری ابعاد، بی بویی و غیر نم گیری برخوردار است که امکان رشد قارچ و کپک در آن وجود ندارد. برای عایق بندی بام های شیب دار بر روی ورقه های پوشش زیرین و در بام های تخت در زیر پوشش آسفالتی یا نمدی استفاده می‌شود. پشم شیشه سبک و نصب آن آسان است. این عایق حرارتی باید دور از رطوبت نگه داشته شود، بنابراین به وسیله یک لایه نازک نایلونی محافظت می‌شود.

عایق نما

پشم سنگ

پشم سنگ متداول ترین و سالم ترین عایق حرارتی است و منشا آن سنگ های آذرین می باشند. این عایق وزن نسبتا سبکی دارد و کاربرد آن آسان است. زمانی که از آب اشباع شود ساختار آن تخریب نمی‌شود. پشم سنگ پس از خشک شدن ویژگی های خود را حفظ می‌کند. این عایق در برابر نفوذ بخار آب مقاومت کمی دارد که از مهمترین امتیازات آن است، زیرا رطوبت در ساختمان هایی که به تازگی بنا شده اند به راحتی به صورت بخار آب از عاق می گذرد و بنا را خنک می کنند. ضمنا با کلیه مصالح ساختمانی سازگاری دارد.

یکی از کاربردهای مهم پشم سنگ استفاده از آن به عنوان ضد حریق می باشد. در واقع از این پوشش می توان برای حفاظت از سازه های فلزی، چاهک های آسانسور، تاسیسات الکتریکی، راهروهای فرار و … در برابر حریق استفاده نمود. از آنجایی که پشم سنگ یک عایق سلول باز است، لذا آب و بخار بر آن اثر می کنند و بعد از نصب باید، یک پوشش بخاربند روی آن نصب شود. طول عمر پشم سنگ زیاد بوده و به اندازه عمر ساختمان می باشد..

عایق نما

پلی‌استایرن

عایق پلی استایرن از اختلاط پلی استایرن معمولی (GPPS) با عوامل فوم کننده (Foaming Agent) طی فرآیند اکستروژن به دست می‌آید و عاری از هرگونه گازهای مخرب محیط زیست مانند CFC است که برطبق قوانین وضع شده پروتکل مونترال استفاده از آن ها منع شده است. ورق عایق XPS  به دلیل ویژگی های خاص خود در موارد زیادی جهت عایق کاری ساختمان‌ها جایگزین پشم سنگ، پشم شیشه، ورق عایق EPS (در کشور ما مشهور است به یونولیت) شده است.

عایق نما

پرلیت

پرلیت نوعی سنگ آتشفشانی است که در مناطق مرطوب تشکیل می‌شود. برخی از خواص پرلیت عبارت اند از: بسیار سبک است و مادهای غیر قابل اشتعال است. به علت مجوف بودن شکل ظاهری آن، صوت را جذب می‌کند. ماده‌ای غیر آلی است و با اکثر اسیدها وارد واکنش نمی‌شود و در برابر پوسیدگی و حمله موریانه ها مقاوم است. از جمله معایب پرلیت مقاومت فشاری کم آن است لذا نباید در مکان‌هایی که تحت فشار و رطوبت زیاد است، مورد استفاده قرار گیرد. به علت اتصال سوراخ های آن به هم، مانند اسفنج آب را میمکد و بزرگترین عیب پرلیت در ساختمان سازی این است که آب جذب می‌کند و مقاومت آن کاهش می‌یابد.

عایق نما

تخته‌های فیبری

این ماده اولین عایق حرارتی ساختمان استکه از فشرده کردن پشم نمد و دیگر الیاف گیاهی به صورت تخته‌های صلب ساخته می‌شود. دارای مقاومت مکانیکی متوسط، مقاومت متوسط در برابر انتقال حرارت و پایداری ابعاد خوبی است. این ماده به سادگی رطوبت را جذب می‌کند و اشباع می‌شود و مقامت مکانیکی و پایداری خود را در برابر انتقال حرارت از دست می‌دهد. مقاومت ضعیفی در برابر آتش سوزی و گسترش شعله دارد. با توجه به قیمت پایین و پایداری ابعاد آن، به همراه پوشش زیرین از عایق پلاستیک به عنوان زمینه‌ای برای آسفالت و پوشش نمدی مصرف می‌شود.

عایق نما

windowfilm anti uv

برچسب شیشه پنجره (ویندو فیلم شیشه)

برچسب شیشه پنجره (ویندو فیلم شیشه) 600 600 mohamadjavadjalilpur

برچسب شیشه پنجره (ویندو فیلم شیشه)

به طور کلی ویندو فیلم پنجره لایه پوششی نازكیست که از چند لايه نازکتر با خواص مختلف  تشکیل شده است. هر یک از این لایه های نازک موجب بروز عملکردی ویژه در برچسب شیشه می گردند. در مجموع ویندوفیلم های ساختمانی شامل انواع مختلف از جمله برچسب عایق حرارتی شیشه و ویندو فیلم امنیتی و ویندو فیلم دکوراتیو هستند که هر یک دارای فرمول و ترکیب خاص خود بوده و از لایه های مختلف طراحی و تشکیل شده اند.

هدف کلی استفاده از برچسب های شیشه رفع عیوبی مانند ضعف جدارهای نورگذر در برابر انتقال حرارت تشعشعی و رسانش همچنین بالا بردن امنیت شیشه در برابر ضربه و پخش شدن تکه های خطرناک شیشه در فضای اطراف می باشد.

  • برچسب پنجره دکوراتیو
  • ویندو فیلم حرارتی شیشه ساختمانی
  • برچسب امنیتی شیشه
  • برچسب ایمنی در برابر طوفان

برچسب شیشه دکوراتیو ساختمانی

ویندو فیلم دکوراتیو ساختمانی یکی از باریک ترین برچسب های پنجره  ساختمان است. برچسب پنجره دکوراتیو می تواند برای بهبود کیفیت دید شیشه های موجود استفاده شود. این ویندو فیلم های دکوراتیو زیبا علاوه بر ایجاد حریم خصوصی، چشم اندازهای شیک و  با شکوهی را از خارج ساختمان می دهند و البته این برچسب های پنجره به مقدار زیادی روشنایی فضای داخل را کم می کنند.

برای مثال، با استفاده از این ویندوفیلم های ساختمانی می توان شیشه هایی با ظاهر حکاکی شده بدون صرف هزینه زیاد برای برداشتن شیشه و حکاکی کردن روی آن، بوجود آورد. حال آنکه هم نور طبیعی را دارند و هم حریم خصوصی را افزایش داده اند. و اگر به دنبال راه حلی برای شیشه های پنجره حمام هستیم، برچسب های حریم خصوصی شیشه مات کن، دید همسایگان را مسدود کرده ولی راه نور خورشید را نمی بندند.

ویندو فیلم عایق شیشه ساختمانی

ویندو فیلم های عایق شیشه راه مقرون به صرفه ای برای حفاظت از اجسام و چشم و پوست ساکنین از اشعات مضر خورشید است مهمتر از آن خانه ها را از نظر انرژی کارآمدتر می سازد. این برچسب های عایق حرارتی شیشه ساختمان می توانند فیلتر های ۹۹ درصدی در مقابل اشعه مخرب فرابنفش باشند و مبلمان، فرش ها و پرده ها را از رنگ پریدگی و کهنه شدن محافظت می کند. برای داشتن بهترین پوشش، مشتریان باید شیشه مات کنی را انتخاب کنند که مورد تایید بنیاد سرطان پوست باشد.

windowfilm anti uv

برچسب امنیتی شیشه

برچسب امنیتی شیشه  ، شیشه پنجره ها را از حوادث حفظ می کند. اگر یک پنجره در اثر حوادث گوناگون بشکند، این ویندو فیلم های امنیتی با متصل نگهداشتن قطعات شیشه به برچسب از پرت شدن خرده ریزه های خطرناک شیشه و آسیب رساندن آنها به افراد جلوگیری می کند.

برچسب های امنیتی، علاوه بر کاهش خطر پرت شدن ذرات ریز شیشه، از ورود دزدان نیز جلوگیری می کند. درها و پنجره ها راه ورود مزاحمان هستند. با قرار دادن برچسب های امنیت بر روی پنجره ها و درهای شیشه ای، امکان جلوگیری از ورود دزدانی که با سروصدا و و شکستن شیشه به داخل نفوذ می کنند، وجود دارد. این مانع غیرمنتظره، دزدان را به کلی دلسرد کرده و منجر به عقب نشینی آنها می شود.

windowfilm anti uv

برچسب ایمنی در برابر طوفان

اگر شما در یک محیط طوفان خیز، زندگی یا کار می کنید، برچسب امنیتی در برابر طوفان ، پنجره های شما را به شیشه ایمن نشکن تبدیل می کند. در زمان طوفان، شیشه ها می توانند آسیب پذیر شوند و برچسب ایمنی در برابر طوفان می تواند در صورت شکستن شیشه با نگه داشتن ذرات در کنار یکدیگر، دوام آنن را بهبود ببخشد.

cnc

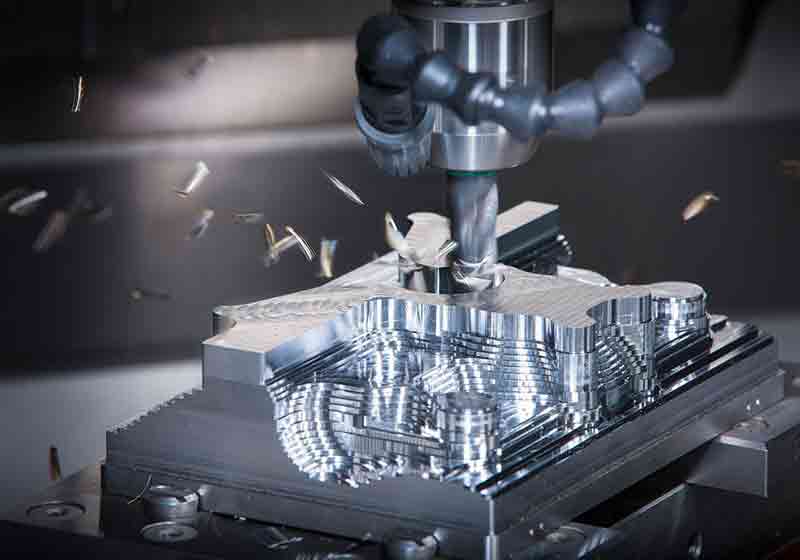

دستگاه سی‌ان‌سی (CNC)

دستگاه سی‌ان‌سی (CNC) 800 560 mohamadjavadjalilpur

دستگاه سی‌ان‌سی (CNC)

CNC مخفف كلمه Computer Numerical Control مي‌باشد. كه بيان كننده كنترل عددي توسط كامپيوتر مي‌باشد. در اين روش از كامپيوتر براي كنترل دستگاه ها جهت انجام عمليات هاي مختلف نظير برش ، تراش ، حك و … استفاده مي شود. از اين رو دستگاه هاي cnc انواع مختلفي از لحاظ كاربرد دارند.

انواع دستگاه برش CNC چیست؟

دستگاه های CNC بسیار متنوع هستند. معروف ترین آنها، دستگاه های لیزر CNC و فرز CNC است.

دستگاه های لیزرسی ان سی به دو دسته دستگاه لیزر فلزات و دستگاه لیزر غیر فلزات تقسیم می شوند.

دستگاه لیزر فلزات

از دستگاه لیزر فلزات برای اموری نظیر حکاکی، برش، تراش، جوش و … روي فلزات مختلف استفاده می شود. برش لیزری فلزات یا برش فلزات با لیزر یکی از پیشرفته ترین تکینیک های برش با دستگاه cnc است. از مزایای برش با دستگاه cnc لیزری می توان سرعت، دقت و عدم نیاز به عملیات پردازش پس از برش را نام برد.

دستگاه ليزر غير فلزات

با استفاده از دستگاه لیزر غیر فلزات مي توان انواع عمليات برش و حکاکي را روي مواد مختلفی مانند پلاستيک، پلکسي گلاس، چوب، شیشه، پارچه و … انجام داد. از کاربردهای ماشین سی ان سی لیزری غیر فلزات مي توان به ساخت ساعت دیواری، جعبه، قاب عکس، سری وسایل اداری رومیزی، پازل هاي (سرگرمی) کوچک و بزرگ، ساخت ماکت، حکاکي خودکار تبليغاتي، لوح تقدير، ساخت تابلوهاي راهنما، حکاکي بر روي پارچه، کيف و کفش، چرم و …. اشاره کرد.

دستگاه فرز CNC

نوع سوم دستگاه سی ان سی، دستگاه فرز است، که در آن به جای لیزر از نوک فرز استفاده می شود. برش با دستگاه cnc فرز، برای برش و حکاکی انواع سنگ، چوب و فلزات مناسب است و مزیت آن نسبت به برش با دستگاه cnc لیزری، عمق برش و حکاکی است.

برش با دستگاه CNC چوب

یکی از پر کاربردترین دستگاه های CNC در صنایع ایران برش با دستگاه CNC برای چوب یا CNC Woodworking  می باشد. دستگاه های سی ان سی چوب قابلیت انجام عملیات های منبت کاری ، معرق کاری و برش بر روی قطعات نرم و نیمه سخت مثل چوب، MDF ، انواع پلاستیک و آلومینیوم را دارند.

برش با دستگاه CNC سنگ

در ضمینه های تولید سنگ دکوراسیون، سنگ های یادبود،سنگ مزار و غیره مورد استفاده قرار می گیرد.این دستگاه ها در دو سایز ۱۳۰*۱۳۰ و ۲۵۰*۱۳۰ ساخته می شوند.

Brick

معرفی آجر نما و نحوه نصب آن بر روی نمای ساختمان

معرفی آجر نما و نحوه نصب آن بر روی نمای ساختمان 600 431 mohamadjavadjalilpur

معرفی آجر نما و نحوه نصب آن بر روی نمای ساختمان

یکی از انواع آجرها، آجر نما است که برای ایجاد نمای زیبا در ساختمان‌ها و خانه‌ها به کار می‌رود. امروزه با پیشرفت صنعت ساختمان، آجرها کمتر در اسکلت سازه‌ها به کار می‌روند، اما همچنان در نمای ساختمان و بدنه به کار می‌روند. آجر نما علاوه بر اینکه باید از استانداردها لازم برخوردار باشد، لازم است که در برابر گرما، رطوبت و نفوذ آب مقاوم باشد و به‌آسانی آسیب نبیند.

ویژگی های آجر نما

  • این نوع آجرنمای ساختمان که به نسبت آجر معمولی سبک تر است، نصب آسان تری داشته و در رنگ ها و طرح های متنوع در دسترس و قابل تهیه هستند.
  • دوام و بقای این نوع آجر ها نیز بالا تر بوده و دچار خوردگی، شوره و لق شدگی نمی شود.
  • از لحاظ شکل ظاهری کاملا مطابق با آجر طبیعی است و تفاوت آن فقط در خصوصیاتی مانند سبکی است.
  • طراحی این آجرها به گونه ای است که مطابق با طرح های مختلف و همچنین شرایط داخلی و بیرونی ساختمان سازگار باشند
  • نصب این آجر ها به حدی آسان است که به یک تیم تخصصی برای کار گذاری آن نیازی نیست. همچنین با تمامی شرایط اقلیمی و آب و هوایی سازگار است.
  • از آنجایی که سبک است هزینه های حمل و نقل آن نیز مناسب تر است.
  • عوامل اقلیمی نیز یکی از مهم‌ترین دلایل برای استفاده از آجر نما در انواع طراحی‌های ساختمانی هستند. مناطق با شرایط اقلیمی متفاوت معماری‌های متفاوتی دارند و به همین دلیل است که نوع اقلیم تعیین کننده نوع معماری و مصالح خواهد بود.

انواع آجر نما بر اساس ویژگی

  • دارا بودن تنوع رنگی و امکان انتخاب راحت و آزاد مشتری برای خرید
  • آجرنما uv است و رنگ آن ماندگاری بالایی دارد.
  • بهره گیری از فناوری نانو در ساخت آجرنما برای بالابردن استحکام و مقاومت آن
  • مقاوم در برابر شرایط جوی مختلف مانند سرما، گرما در اقلیم های مختلف آب وهوایی
  • کم عرض و باریک بودن برای تنوع  و اشغال فضایی کم
  • دارای مقاومت فشاری بالا



انواع آجر نمای ساختمان بر اساس شکل ظاهری

  • آجر نما قزاقی
  • آجر نما ۵ سانتی
  • آجر نما سنتی

Brick

روش های اجرای آجر نما

برای نصب آجر بر روی نمای ساختمان راهکارهای متفاوتی پیش روی ماست که در زیر به آن اشاده خواهیم کرد.

1- اجرای آجر نما با استفاده از ملات ماسه و سیمان

به دلیل اینکه ساختمان ها معمولاً شاقولی نیستند اجرای نما با ملات سیمان این عیب را پوشش خواهد داد. این روش نسبت به سایرروشهای اجرای نما کندتر است و از طرفی سیمان، دوغاب و ملاتی که استفاده می شود می تواند سبب کثیفی نما شود و همچنین این روش اجرای نما باعث ایجاد نخاله و ضایعات ساختمانی خواهدشد.

نکات مهم با این روش اجرا

در زمان اجرای آجر با ملات شاهد ریخته شدن دوغاب سیمان بر روی آجر هستیم که باید پس از گذت یک روز سطح آلوده شده به سیمان را با تیغ شیشه پاک کن پاک کنیم که برجستگی ملات روی آجر از بین برود.

با استفاده از برس پلاستیکی و یا یک تکه موکت لکه های باقی مانده روی آجر را شستشو دهیم و پس از آن سطح شسته شده را با پوششی مناسب کاور کنید که در ادامه اجرای آجرکاری مجددا دوغاب و سیمان بر روی آن ریخته نشود.

2- اجرای آجر نما به روش چسبی

انتخاب چسب مناسب که از نظر خصوصیات فنی با آجر همخوانی داشته باشد بسیار مهم است. لازم به ذکر است که این چسب مانند یک ماده الاستیک عمل می کند و توانایی جذب حرکات ارتعاشی را دارد قبل از استفاده از چسب لازم است پلاسترپهن شود.

به گونه ای که هیچ قسمت چسب نگرفته ای در پشت قطعه وجود نداشته باشد و ضخامت چسب از 3الی 7 میلی متر تجاوز نکند.

زمانی که محیط از آب باران اشباع می شود در محل‌های درز بندی شده آب می تواند نفوذ کند و ممکن است یخ بزند و در نهایت آجر سطح نما کنده و یا ترکیده می شود.

بنابراین بندکشی باید به گونه ای انجام شود که کاملاً از نفوذ آب جلوگیری کند وجهت ضد آب سازی روی سطح آجر و بندکشی می‌توان در انتهای کار از پوشش نانو آبگریز استفاده نمود.

3- اجرای آجر نما به روش خشک

سیستم نمای خشک یا سیستم اجرای نما است که در آن برای اتصال اجزای نما شامل پنل های رسی سنگ و غیره از ملات استفاده نمی شود بلکه در این سیستم از تجهیزات فلزی مانند ریل پیچ و غیره استفاده می شود.

اجزای یک سیستم نمای خشک عبارتند از :

چهارچوب نگهدارنده ، اتصالات ، عایق حرارتی ، فضای خالی تهویه ، اجرای آجر

Brick

Brick

مزاياي سيستم نماي خشک با آجر

سرعت اجراي بالا

در نماي خشک به دليل استفاده از چهارجوب هاي فلزي که خود قالب و الگوي اجرای نما محسوب مي شوند و نيز به دليل امکان آماده سازي نما در طبقه همکف و عدم استفاده از داربست، سرعت اجراي نما به طور چشمگيري افزايش مي يابد.

عدم ايجاد ضايعات ساختمانی و سرو صدا

سيستم نماي خشک بدون برداشتن سطح ديوار موجود، مستقيماً بر روي ديوار قابل اجرا بوده و بنابراين اجراي اين سيستم بدون ايجاد ضايعات و زباله هاي ساختمانی معمول و همچنين بدون ايجاد سر و صدا مي باشد.

کاهش اتلاف انرژي

درسيستم نماي خشک ابتدا يک عايق حرارتي به طور مستقل با اتصال مکانيکي يا چسب به بدنه ساختمان محکم مي شود سپس چهارچوب يا اسکلت نگه دارنده که از جنس چوب، فولاد يا آلومينيوم مي باشد به ساختمان متصل شده تا نماي خشک با رعايت فاصله از عايق حرارتي بر روي چهارچوب نگه دارنده قرار گيرد. فضاي خالي که بين نما و عايق قرار دارد خود بهترين عايق حرارتي مي باشد لذا اين سيستم نقش بسزايي در کاهش اتلاف انرژي دارد.

آساني اجرا براي ساختمان هاي مرتفع

اجراي اين سيستم به دليل عدم استفاده از ملات، درقسمت هاي مرتفع ساختمان بسيار سريعتر و آسان تر از ساير نماها مانند نماي آجر مي باشد همچنين در اين سيستم دسترسي براي مراقبت هاي دوره اي به خصوص در ساختمان هاي مرتفع وجود دارد ولي اين سيستم براي خانه هاي مسکوني کم ارتفاع، پر هزينه است و معمولاً مورد استفاده قرار نمي گيرد.



Aluminum extrusion

اکسترود آلومینیوم

اکسترود آلومینیوم 1016 400 mohamadjavadjalilpur

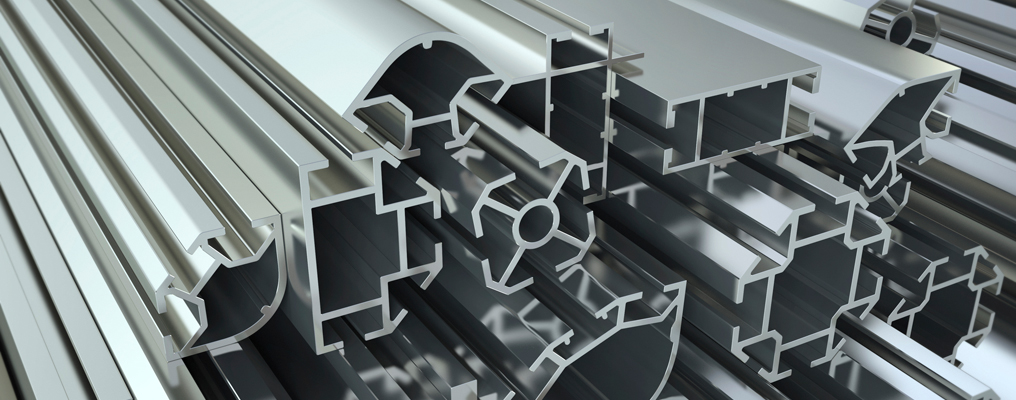

اکسترود آلومینیوم

اکستروژن آلومینیوم تکنیکی است که برای تبدیل آلیاژ آلومینیوم به اشکال پیچیده با طول بلند جهت مصارف مختلف بکار برده می‌شود. با استفاده از فرایند اکستروژن می توان به اشکال آلومینیومی با ویژگی های فیزیکی منحصر به فرد دست پیدا کرد. خاصیت انعطاف پذیری آلومینیوم به آن اجازه می‌دهد تا به راحتی ماشینکاری و ریخته گری شود، با اینکه آلومینیوم یک سوم تراکم و سختی فولاد را دارد، محصولات ساخته شده از آن، مخصوصا وقتی که با فلزات دیگر آلیاژی شوند، از مقاومت و استحکام خوبی برخوردارند .

فرایند اکستروژن آلومینیوم

اکستروژن آلومینیوم طی مراحل زیر انجام می پذیرد:

  • پس از طراحی و ساخت قالب مورد نظر، یک بلوک استوانه‌ای (بیلت) از آلیاژ آلومینیوم تا دمای ۸۰۰ الی ۹۲۵ درجه فارنهایت گرم می‌شود .
  • بیلت آلومینیوم سپس به یک لودر منتقل می‌شود، و آن را بوسیله روان کننده چرب می کنند تا از چسبیدن بیلت به ماشین اکستروژن، رام و یا دسته جلوگیری شود.
  • با استفاده از رام فشار قابل توجهی به بیلتی که درون کانتینر وجود دارد وارد می‌شود تا آلومینیوم وارد قالب شود.
  • هنگام عبور آلومینیوم از قالب برای جلوگیری از اکسایش، نیتروژن به صورت مایع یا گازی از اطراف قالب عبور داده می‌شود. این باعث افزایش طول عمر و دوام قالب خواهد شد.
  • آلومینیوم اکسترود شده، که اکنون بشکل یک قطعه خیلی بلند با مقطعی درست به شکل دهانه قالب در آمده است از یک میز غلطک دار عبور می کند و به سمت میز خنک کننده هدایت شده و در آنجا بوسیله فن ها خنک می‌شود.
  • پس از انجام عملیات خنک کاری، آلومینیوم اکسترود شده به میز مخصوصی جهت تاب گیری و سخت کاری منتقل می‌شود که باعث می‌شود پروفیل ها به صورت صاف و یکنواخت درآیند.
  • اکسترودهای سخت کاری شده به میز اره آورده می شوند و بر اساس طول مورد نیاز برش داده می شوند.
  • در مرحله نهایی اکسترودها را در اجاق های مخصوص گرمادهی می کنند، که باعث دوام و افزایش طول عمر آلوینیوم می‌شود.

ممکن است مراحل بیشتری نیز جهت سفارشی سازی قطعات اکسترود شده در طول این فرآیند بکاررود. به عنوان مثال، برای ایجاد فضاهای خالی در بعضی قسمت ها، میله یا سنبه در داخل قالب قرار میگیرد. پس از فرآیند اکستروژن، گزینه های مختلفی برای تنظیم رنگ، بافت و شفافیت هنگام پرداخت آلومینیوم وجود دارد که ممکن است شامل آنودایزینگ یا رنگ کاری آلومینیوم باشد.

امروزه اکستروژن آلومینیوم برای تولید میلیون ها محصول مختلف، از جمله در صنعت هوانوردی و اجزای ایستگاه فضایی بین المللی استفاده می‌شود. این کاربردهای متنوع به علت ویژگی های مطلوب آلومینیوم، می‌باشد.

Aluminum extrusion

ویژگی‌های آلومینیوم

وزن کم

در یک حجم مساوی، وزن آلومینیوم تقریباً یک سوم وزن فولاد ، مس و برنج است.یک متر مکعب آلومینیوم حدود ۷۷ کیلو گرم وزن دارد . در حالی که وزن یک متر مکعب فولاد ۲۲۰ کیلو گرم است.سبکی وزن در مصنوعات آلومینیومی از مزایای بسیار مهم تلقی می شود. سبکی وزن آلومینیوم علاوه بر کاهش هزینه های حمل و نقل آن، سبب شده است که از نظر قیمت با فولاد رقابت کند.

یک متر مکعب آلومینیوم خالص ۸/۲۸۲۷ کیلو گرم وزن دارد و یک متر مکعب از سنگین ترین آلیاژ های آلومینیوم دارای وزنی حدود ۲۹۵۳ کیلوگرم است. که این سنگین ترین آلیاژ های آلومینیوم حداقل ۱۶۷۸ کیلو گرم در هر متر مکعب سبکتر از وزن هم حجم سایر فلزات ساختمانی است. پس بنابراین این مزیت می تواند باعث : حمل نقل ارزانتر- ظرفیت بیشتر- صرفه جویی در کار – ممان اینرسی کمتر شود.

نسبت بالای استحکام به وزن

تلفیقی از استحکام بالا و سبکی وزن، فقط در چند ماده در طبیعت وجود دارد. استحکام بالای برخی از آلیاژ های آلومینیوم قابل مقایسه با استحکام فولاد ها است. این مزیت سبب شده است تا آلومینیوم در صنایع خودروسازی، دفاعی و نظامی، هوا- فضا، ساختمانی ، حمل و نقل و بسته بندی کاربردد های گوناگونی را پیدا کند.

قابلیت شکل پذیری

آلومینیوم را می توان با روش های مختلف شکل دادن فلزات، تغییر فرم داد. آلومینیوم به سادگی به صورت لوله، میله، صفحه، فویل و قطعات ریختگی با اشکال مختلف در می آید. مثلاً فویل های نازک ۰٫۰۰۴ میلی متر با روش نورد به راحتی امکان پذیر است.

آلومینیوم همچنین قابلیت اتصال به روش های جوشکاری ، لحیم کاری، چسب کاری و پرچ کاری دارد.

خاصیت ارتجاعی

برخی از آلیاژ های آلومینیومی چنانچه در یک محدوده خاص تحت تاثیر نیرو یا ضربه قرار گیرند، پس از برداشتن نیرو می توانند دوباره حالت اولیه خود را به دست آورند. از این ویژگی آلومینیوم در طراحی و ساخت محصولاتی که به استحکام و انعطاف پذیری نیاز دارند. بسیار استفاده می شود.

مقاومت در برابر خوردگی

سطح قطعات آلومینیوم زنگ نمی‌زند، زیرا آلومینیوم با اکسیژن هوا ترکیب می شود و یک لایه فشرده آلومینیوم تولید میکند. این لایه فشرده که ضخامت آن فقط چند هزارم سانتی متر است، مانع از تماس اکسیژن با لایه های زیرین آلومینیوم می شود و از اکسید شدن بیشتر قطعه جلوگیری می کند . بنابراین اکسید کردن سطوح قطعات آلومینیوم خوردگی آن در محیط های مختلف مانند هوای مرطوب، آب دریا و محدوده گسترده ای از سایر مواد فیزیکی و شیمیایی پیشگیری می نماید.

غیر مغناطیسی بودن

از این ویژگی در ساخت آلیاژهای آلومینیومی برای کاربردهای الکتریکی و الکترونیکی از قبیل تجهیزات مجاور حوزه های پرقدرت مغناطیسی، سخت افزارهای فشار قوی، تجهیزاتی که در قطب نماهای مغناطیسی بکار می روند و وسایل حساس به مغناطیس استفاده فراوان می شود.

test insulated glass

آزمایشات تعیین کیفیت شیشه‌های چندجداره

آزمایشات تعیین کیفیت شیشه‌های چندجداره 533 400 mohamadjavadjalilpur

آزمایشات تعیین کیفیت شیشه‌های چندجداره

استفاده از مجموعه شیشه‌های چندجداره در ساختمان‌ها، بجای شیشه‌های معمول، باعث صرفه‌جویی چشمگیری در مصرف انرژی می‌شود. بعلاوه استفاده از این مجموعه‌ها نفوذ آلودگی صوتی را از طریق درها و پنجره‌ها کاهش می‌دهد. اما چنانچه در هنگام تولید این مجموعه‌ها استانداردهای طراحی و ساخت بطور کامل رعایت نشود، استفاده از آن‌ها برای کاربر مشکلاتی را ایجاد خواهد نمود. این مشکلات عبارتند از کدر شدن سطح داخلی شیشه‌ها به علت رسوب مواد، میعان بخار آب یا میعان بخارات شیمیایی و عدم کارائی بعنوان عایق حرارتی. بنابراین لازم است که پس از طراحی و ساخت این مجموعه‌ها آزمایش‌هایی روی آن‌ها انجام شود تا عملکرد آن‌ها را در هنگام کار بتوان پیش‌بینی نمود.

در این مطلب در ابتدا انواع استانداردهایی که در این زمینه موجود بوده است بررسی شده است، سپس با توجه به مجموعه این استانداردها آزمایش‌هایی را که لازم است روی مجموعه شیشه‌های چندجداره اعمال شود تا بتوان عملکرد آن‌ها را در برابر شرایط سخت محیطی پیش‌بینی نمود، استخراج شده است. در نهایت نیز خلاصه‌ای از کارهایی که در مرکز تحقیقات ساختمان و مسکن در این زمینه انجام شده است ارائه شده است.

مقدمه

طبق محاسبات انجام گرفته توسط مهندسین شرکت سیویل اکسین یکی از عمده‌ترین راه‌های تلفات انرژی در ساختمان‌ها، پنجره‌ها و درب‌های موجود در ساختمان‌ها است. که این امر به دلیل بالا بودن ضریب انتقال حرارت در آن‌ها می‌باشد. بنابراین چنانچه بتوان ضریب انتقال حرارت در درب‌ها و پنجره‌ها را کاهش داد، صرفه‌جویی قابل ملاحظه‌ای در مصرف انرژی در ساختمان‌ها انجام خواهد گرفت. یکی از راه‌های کاهش ضریب انتقال حرارت، استفاده از مجموعه شیشه‌های دو یا چندجداره بجای شیشه‌های معمولی در ساختمان‌ها است. فاصله هوایی موجود بین دو جام شیشه باعث ایجاد مقاومت حرارتی قابل ملاحظه‌ای می‌شود که این امر ضریب انتقال حرارت کلی در آن‌ها را کاهش می‌دهد. از مزایای استفاده از مجموعه شیشه‌های چندجداره کاهش عبور آلودگی صوتی از درها و پنجره‌ها است.

ساختمان مجموعه شیشه‌های چندجداره

در ساختار شیشه چند جداره لایه‌های شیشه توسط یک لایه پروفیل آلومینیومی از هم جدا می شوند.

این ساختار به واسطه چسب هایی مخصوص تبدیل به مجموعه ای یکپارچه شده و داخل قاب پنجره قرار می گیرد. در داخل پروفیل آلومینیومی مواد رطوبت گیر قرار می گیرد تا فضای داخل کاملا خشک باشد. فضای داخلی بین دو شیشه  با هوای خشک یا یک گاز بی اثر (همچون آرگون) پر می‌شود.

ضخامت شیشه‌های مورد استفاده شده و فاصله هوایی بین آن‌ها باتوجه به ابعاد شیشه‌ها و همچنین محل کاربرد آن‌ها متغیر است. اما معمولاً ضخامت شیشه‌های انتخابی بین 3 تا 6 میلی‌متر و ضخامت فاصله هوایی بین دو جام شیشه 6 تا 12 میلی‌متر است.

اسپیسر را معمولاً از جنس آلومینیوم، فولاد ضد زنگ یا فولادهای پوشش‌دار گالوانیزه انتخاب می‌کنند. سپس چنانچه قرار باشد درزبندی در یک مرحله انجام شود از مواردی مانند پلی‌سولفید یا پلی‌ارتان و اگر در دو مرحله انجام شود در مرحله اول از پلی‌ایزوبوتیلن در مرحله دوم از سیلیکون، پلی‌سولفید یا پلی‌ارتان به منظور انجام درزبندی استفاده می‌شود.

آزمایشات تعیین کیفیت شیشه‌های چندجداره

اهمیت انجام تست بر روی مجموعه شیشه‌های چندجداره

با وجود مزایایی که مجموعه شیشه‌های چندجداره دارند، چنانچه استانداردهای لازم هنگام طراحی و ساخت بر روی آن‌ها اعمال نگردد، ممکن است در ایفای نقش خود به عنوان عایق حرارتی موفق نگردند و در برابر شرایط سخت محیطی مقاوم نباشند که در نتیجه برای کاربر مشکلاتی ایجاد می‌نماید. این مشکلات عبارتند از:

  • رسوب گرد و غبار در سطح داخلی جداره شیشه‌ها به دلیل عدم کیفیت مواد درزبندی دور شیشه یا شستشوی نامناسب شیشه‌ها قبل از دوجداره کردن
  • کدر‌ شدن سطح داخلی شیشه‌ها به دلیل رسوب بخارات متصاعد شده از درزبندی‌ها
  • تشکیل برفک و یا شبنم شیمیایی بر روی جدار داخلی شیشه‌ها به دلیل وجود رطوبت یا بخارات شیمیایی در فاصله هوایی یا نفوذ رطوبت از درزبندها
  • عدم کارآیی کامل مجموعه بعنوان عایق حرارتی بدلیل نفوذ و یا عبور هوا به داخل آن

از آنجایی که مجموعه‌ها بصورت از پیش‌ساخته شده در بازار عرضه می‌شوند، بنابراین چنانچه مشکلات ذکر شده برای آن‌ها بوجود آید، امکان رفع آن‌ها وجود ندارد و در نتیجه کاربر به ناچار باید آن‌ها را تعویض نماید. که این امر با توجه به مشکلاتی که هنگام تعویض آن‌ها پیش می‌آید، انگیزه استفاده از مجموعه شیشه‌های چندجداره را کاهش می‌دهد.

جهت پیشگیری از بروز مشکلات ذکر شده لازم است که پس از ساخت مجموعه در کارخانه تعدادی از آن‌ها تحت یک سری آزمایش‌های معین شده‌ای قرار گیرند تا مقاومت آن‌ها در برابر شرایط سخت محیطی مانند تغییرات دمایی، قرار گرفتن در معرض آب باران، قرار گرفتن در معرض تابش خورشید و …. بررسی شود.

این آزمایش‌ها به گونه‌ای طراحی شده‌اند که شرایط سخت آب و هوایی را بصورت تسریع شده برای مجموعه شبیه‌سازی می‌کنند. چنانچه مجموعه‌ها این آزمایش‌ها را با موفقیت سپری نمایند، موفقیت آن‌ها برای کاربرد بعنوان شیشه چندجداره محرز گشته و تاییدیه لازم جهت ادامه تولید این سری از مجموعه‌ها و ارائه آن‌ها در بازار به کارخانه سازنده داده می‌شود.

آزمایش‌ها

  • آزمون تعیین نقطه برفک
  • آزمون پایداری در برابر محیط‌هایی با رطوبت بالا
  • آزمون چرخه‌های آب و هوایی تسریع شده
  • آزمون مه‌گرفتگی
  • آزمون تعیین ضخامت محفظه هوا
  • آزمون تعیین ضخامت قطعه شیشه دوجداره
  • آزمون تعیین ابعاد شیشه دوجداره

تعیین نقطه برفک و نقطه شبنم شیمیایی مجموعه شیشه‌های چندجداره

هدف از انجام این آزمایش بررسی میزان رطوبت (بخارآب) و یا بخارات شیمیایی (متصاعد شده از درزبند، خشک‌کن یا هر ماده شیمیایی دیگر) موجود در فاصله هوایی مجموعه شیشه‌های چندجداره است. در این آزمایش سطح خارجی شیشه را بصورت موضعی سرد می‌نمایند. با پایین آمدن دمای سطح خارجی شیشه دمای سطح داخلی که در تماس با فاصله هوایی است نیز کاهش می‌یابد. پایین آمدن دمای سطح داخلی شیشه باعث می‌شود که چنانچه رطوبتی در داخل فاصله هوایی واحد شیشه‌های چندجداره وجود داشته باشد، بصورت برفک روی سطح داخلی شیشه‌ها رسوب کند. بسته به میزان رطوبت موجود در فاصله هوایی، برفک در دماهای متفاوتی تشکیل می‌شود. دمایی را که در آن دما برفک قابل رویت روی سطح داخلی شیشه شروع به تشکیل شدن می‌کند، نقطه برفک مجموعه شیشه-های چندجداره می‌نامند. چنانچه نقطه برفک مجموعه شیشه‌های چندجداره از دمای مشخص شدن توسط استاندارد یا کاربر بالاتر شد، مجموعه شیشه‌های چندجداره مورد تایید قرار نمی‌گیرند.

همچنین چنانچه با پایین آمدن دمای سطح شیشه میعان قابل رویتی روی سطح داخلی شیشه‌ها ملاحظه شد، این امر نشان‌دهنده وجود بخارات شیمیایی در فاصله هوایی مجموعه شیشه‌های چندجداره است. دمایی که در آن دما بخارات شیمیایی روی سطح داخلی شیشه‌ها شروع به میعان می‌کنند را نقطه شبنم شیمیایی دومجموعه شیشه‌های چندجداره می‌نامند.

چنانچه نقطه شبنم شیمیایی مجموعه شیشه‌های چندجداره، از دمای مشخص شده توسط استاندارد یا کاربر بالاتر باشد، مجموع شیشه‌های چند جداره مورد تایید قرار نمی‌گیرند.

جهت انجام این آزمایش از دستگاه تعیین نقطه برفک و نقطه شبنم شیمیایی FPA استفاده می‌شود. این دستگاه می‌تواند دما را بصورت موضعی از دمای محیط تا 6 درجه سانتی‌گراد بصورتی کاملا کنترل شده تغییر دهد. جهت پایین آوردن دما توسط این دستگاه از یخ خشک استفاده می‌شود.

 محفظه اتاق رطوبت بالا(HHC)

میزان رطوبت و دما در این محفظه قابل کنترل است پس از قراردادن مجموعه شیشه‌ها در این محفظه در مدت زمانی طولانی (چند هفته) که توسط استاندارد مشخص شده‌است، بدلیل رطوبت بسیار بالای محفظه چنانچه درزبند مجموعه شیشه‌های چندجداره دارای روزنه‌ای باشد رطوبت به سرعت به داخل فاصله هوایی مجموعه نفوذ می‌کند. پس از اتمام مدت آزمایش نقطه برفک واحد شیشه‌ها توسط دستگاه اندازه‌گیری نقطه برفک اندازه‌گیری می‌شود تا نفوذ رطوبت به داخل مجموعه شیشه‌ها بررسی شود.

test insulated glass

محفظه چرخه آب و هوایی تسریع شده (AWCC)

این محفظه به گونه‌ای ساخته شده است که قابلیت ایجاد دمای متغیری از 63 درجه سانتی‌گراد تا 235 درجه سانتی‌گراد را دارا باشد. همچنین این محفظه توانایی قرار دادن مجموعه شیشه‌ها در معرض اسپری آب و همچنین اشعه فرابنفش را دارا است. تغییرات دمای محفظه نسبت به زمان، اسپری آب و خاموش و روشن شدن لامپ‌های فرابنفش، بصورتی برنامه‌ریزی شده و قابل کنترل است.

باوجود چنین امکاناتی، امکان شبیه‌سازی شرایط سخت آب و هوایی بصورت تسریع شده فراهم می‌گردد.

پس از اتمام آزمایش محفظه رطوبت بالا، مجموعه شیشه‌ها را در محفظه آب و هوایی تسریع شده قرار می‌دهند. مجموعه شیشه‌ها طوری در این محفظه قرار می‌گیرند که یک طرف آن‌ها در معرض شرایط محیط و طرف دیگر آن‌ها در معرض شرایط آب و هوایی متغیر، اسپری آب و تابش لامپ‌های UV باشد.

پس از قراردادن مجموعه شیشه‌ها در این محفظه، چنانچه درزبندی مجموعه در شرایط مختلف آب و هوایی دچار مشکل شود و در آن روزنه‌ای ایجاد گردد یا درزبند خراب شود، آنگاه رطوبت به فاصله هوایی واحد نفوذ می‌کند.

پس از اتمام مدت آزمایش، نقطه برفک مجموعه شیشه‌ها توسط دستگاه اندازه‌گیری نقطه برفک تعیین می‌شود، تا نفوذ رطوبت به داخل مجموعه شیشه‌ها مشخص شود. چنانچه نقطه برفک واحد شیشه‌ها بالاتر از دمای مشخص شده توسط استاندارد یا کاربر باشد، مجموعه شیشه‌ها رد می‌شوند. همچنین چنانچه در طول انجام آزمایش مجموعه شیشه‌ها بشکند یا میعان قابل رویتی در روی سطح داخلی شیشه‌ها مشاهده شود، مجموعه شیشه‌ها رد می‌شوند.

بعلاوه پس از اتمام مدت آزمایش، نقطه شبنم شیمیایی مجموعه شیشه‌ها نیز تعیین می‌شود. چنانچه نقطه شبنم مجموعه شیشه‌ها از دمای مشخص شده توسط استاندارد یا کاربر بالاتر باشد، مجموعه شیشه‌ها تایید نمی‌شوند.

 آزمایش تست مه گرفتگی (FTA)

هدف از انجام این آزمایش بررسی امکان مه گرفتگی مجموعه شیشه‌ها در برابر تابش مستقیم نور خورشید و حرارت است. در این آزمایش جهت شبیه‌سازی خورشید از یک لامپ با نور خورشیدی استفاده می‌شود. مجموعه شیشه‌های چندجداره را در مدت زمان معینی (چندروزی)، در فاصله معینی از این لامپ در معرض تابش لامپ قرار می‌دهند.

همزمان با تابش لامپ، بر روی سطح خارجی شیشه ( که از لامپ دورتر است) یک صفحه مسی که دمای آن به کمک آب سرد 123سانتی‌گراد ثابت نگه داشته شده است، می‌چسبانند. چنانچه در اثر تابش نور به درزبند یا در اثر گرمای موجود بخاراتی از درزبند متصاعد شود یا درون محفظه هوایی مجموعه ذرات غبار وجود داشته باشد، این ذرات در قسمت داخلی شیشه‌ای که صفحه سرد به آن متصل است رسوب می‌کند.

پس از اتمام مدت آزمایش چنانچه رسوب قابل رویتی روی سطح داخلی مشاهده شود و یا سطح داخلی شیشه‌ها کدر شود، مجموعه شیشه‌های چندجداره مورد تایید قرار نمی‌گیرند.

glass low-e

شیشه کم گسیل (Low-E)

شیشه کم گسیل (Low-E) 600 600 mohamadjavadjalilpur

شیشه کم گسیل (Low-E)

شیشه کم گسیل یا شیشه Low-E دارای پایه ای از شیشه های معمولی هستند که بوسیله فنون علم نانوتکنولوژی با لایه ای کم گسیل پوشانده می شود و این لایه کلیه خواصی که در خصوص ویندو فیلم ارائه شد را با خود دارد و با پوشش بر روی شیشه این ویژگیها منحصر به فردی را به شیشه اضافه می کند.

پوشش نانویی که بر روی شیشه Low-E ایجاد می شود دارای خاصیت عبور زياد در محدوده مرئی نور خورشيد و بازتابش زياد انرژی حرارتی خورشيد در طیف موجی حرارت زا هستند. بنابر اين پوشش کم گسیل طوري طراحي شده که بازتابش فروسرخ با طول موج بلند آن زياد بوده ولي بازتابش گستره مرئی آن کم است. این پوشش باعث افزایش مقاومت هدایت حرارتی یا کاهش ضریب انتقال حرارت رسانشی نیز می گردد. مشابه پوشش ویندو فیلم‌های ساختمانی این پوشش های نانو نیز مانع از ورود درصد بالایی از اشعه مافوق بنفش یا UV خورشید به داخل ساختمان می شوند.

شیشه کم گسیل (شیشه Low-E) چیست و عملکرد آن چگونه است ؟

قبل از آن نیاز است که در خصوص تابش خورشید و طیفهای نور بیشتر بدانیم .

امواج تابشی خورشید بر اساس طول موج به سه طیف اصلی تقسیم میگردد

۱-طیف ماوراءبنفش(UV) (UltraViolet)

با طول موج ۳۰۰ الی ۳۸۰ نانومتر، که برای پوست و چشم انسان مضر بوده و همچنین باعث رنگ پریدگی (تغییر رنگ) اجسام و وسایل نیز میگردد.

۲- طیف مرئی (قابل رویت)

با طول موج بین ۳۸۰ تا ۷۸۰ نانومتر، که شامل همه طیف رنگ ها بوده و باعث دیده شدن اشیا میگردد.

۳- طیف مادون قرمز (IR) (InfraRed)

با طول موج بیش از ۷۸۰ نانومتر، این طیف از تابش خورشیدی موجب انتقال حرارت به محیط میگردد. بعبارت دیگر امواج مادون قرمز امواج گرمازای خورشید هستند که با طول موج بلند منتشر میشود. در واقع حرارت خورشید بصورت امواج مادون قرمز ساطع میشود.

glass low-e

رفتار شیشه کم گسیل LOW-E با طیف های انرژی خورشید

پوشش کم گسیل (Low-E) مانع عبور بخشهای زیادی از اشعه مضر ماورا بنفش (UV) و امواج گرمازای مادون قرمز (IR) از شیشه‌ها می‌گردد. این عمل بدون کاهش در عبور امواج قابل رويت و مرئی صورت می‌گیرد، هنگامیکه تابش خورشید به سطح شیشه کم گسیل Low-E برخورد میکند طیف امواج مرئی از آن عبور کرده و امواج گرمازای مادون قرمز و ماورابنفش بازتابش می‌شوند.

glass low-e

شیشه با طیف های انرژی خورشیدی به سه حالت رفتار میکند؛

بازتاب میدهد

جذب میکند

عبور میدهد

  • شیشه کم گسیل Low-E کنترل تابشی به گونه ای طراحی شده اند تا بیشترین مقدار از طیف نور مرئی را عبور داده و طیف مادون قرمز را بازتاب دهند.
  • شیشه کم گسیل Low-E انفعالی به گونه ای طراحی شده اند تا بیشترین مقدار از هر دو طیف مرئی و مادون قرمز را عبور دهند.
  • شیشه های رفلکس عموماً بیشترین بخش از طیف مرئی را بازتاب میدهند.

شیشه کم گسیل Low-E چگونه عمل میکنند؟

پوشش Low-E بر روی یک پنجره همانند لایه نقره داخل یک فلاسک عمل میکند

هنگامیکه یک مایع با دمای بالا داخل یک فلاسک با لایه نقره قرارداده میشود، گرما تلاش میکند از آن خارج شود ولیکن لایه نقره حرارت را به سمت داخل برگشت میدهد و باعث میشود حرارت مایع حفظ شود.

هنگامیکه یک مایع سرد داخل فلاسک قرار داده شود، لایه نقره با برگشت دادن گرمای محیط خارج مانع از افزایش دمای مایع میگردد.

هوای حدفاصل لایه نقره و جداره بیرونی فلاسک باعث عایق بندی بیشتر آن میگردد.

پوشش Low-E هم به همان روش عمل میکند. پوشش نازک میکروسکوپی نقره، تابش حرارتی خورشید (اشعه مادون قرمز Infrared) را به سمت خارج برگشت میدهد تا دمای آسایش داخل اتاق حفظ شود و باعث افزایش میزان عایق بندی پنجره ها گردد.

وجه پوشش داده شده در یک شیشه عایق بندی شده، ضخامت فضای هوا بین شیشه ها و تعداد جداره های شیشه عایق بندی شده بر عملکرد پوشش Low-E تاثیر مستقیم دارد.

glass low-e

ضریب گسیل گرما

رابطه بین مواد تشکیل دهنده سطح و تابش گرما، ضریب گسیل گرما نامیده میشود. بطور کلی هر مقدار میزان انعکاس مواد بیشتر باشد دارای مقدار گسیل کمتری خواهد بود و سطوح تیره رنگ به علت انعکاس کمتر دارای گسیل حراراتی بالاتری هستند.

تمامی مواد تشکیل دهنده پنجره ها حرارت را در طول موج بالای مادون قرمز بازتابش میکنند که شدت آن بستگی به دمای سطح آنها دارد . یکی از راههای موثر انتقال حرارت در و پنجره ها از طریق بازتابش است. برای کاهش میزان ورود گرمای تابش خورشید به داخل ساختمان از طریق پنجره ها میباست کارایی پنجره ها را در اجزای آن بهبود بخشید.

بعنوان مثال شیشه های بدون پوشش دارای ضریب گسیل در حدود ۸۴٪ و شیشه با پوشش (Low-E) دارای ضریب گسیل در حدود ۲۰٪ می باشد.

پوشش کم گسیل (Low-E) چیست؟

همانگونه که عایق بندی سطوح ساختمان باعث کاهش انتقال حرارت بین بخش داخلی و خارجی آن میگردد، پوشش های کم گسیل (Low-E) نیز در شیشه ها به صورت عایق حرارتی عمل میکند.

شیشه کم گسیل Low-E در برگیرنده لایه های نقره و یا مواد دیگر با ضریب گسیل مشابه هستند و به این ترتیب شیشه های نقره اندود شده حرارت را منعکس نموده و دمای هوای داخل محیط را ثابت نگه میدارند.

ضخامت پوشش کم گسیل در شیشه های Low-E

با اینکه ضخامت لایه پوششی شیشه کم گسیل Low-E در حدود ۵۰۰ برابر نازکتر از موی انسان است اما تاثیر بسیار بالایی در بهینه سازی مصرف انرژی ساختمان دارد. ضمناً به دلیل ضخامت بسیار کم این لایه پوشش کم گسیل، در رنگ و شفافیت شیشه تاثیر چندانی ندارد.

شیشه های (Low-E) در زمستان که حرارت داخلی محیط تمایل به انتقال به سمت هوای سرد خارج را دارد، مانع از خروج گرما به خارج شده و گرما را به سمت داخل منعکس میکند و در نتیجه با بهره گیری از این شیشه ها میزان اتلاف انرژی حرارتی در زمستان کاهش می یابد، همچنین در تابستان با جلوگیری از ورود تابش مادون قرمز مانع ورود حرارت بیرون به داخل میشود.

glass low-e

انواع پوشش کم گسیل (LOW-E)

بطور کلی دو نوع متفاوت از شیشه کم گسیل Low-E وجود دارد؛

۱) پوشش کم گسیل انفعالی

۲) پوشش کم گسیل کنترل تابشی

اکثر پوشش های کم گسیل انفعالی در فرایند کندوپاشی ساخته میشوند. فرایند کندوپاشی هنگام عبور یک رول شیشه برروی نقاله انجام میشود و سپس با عبور شیشه از روی سطح با حرارت بسیار بالا پوشش محکم میشود و عمل یکپارچه سازی انجام میگیرد.

glass low-e

شیشه های (Low-E) انفعالی برای مناطق سردسیر مناسب هستند چرا که فقط بخشی از تابش گرمازای خورشید با طول موجهای کم را از خود عبور میدهند و مانع عبور طیف های مضر تابشی خورشید میشود.

اجرای پوشش های کم گسیل کنترل تابشی بر روی شیشه های برش خورده در سایزهای مورد نظر جهت تولید شیشه دوجداره انجام میشود. پیش از شروع این فرآیند شیشه های برش خورده در اتاقک تاریک خلاء با دمایی معادل دمای هوا قرار میگیرند و سپس تحت فرایند MSVD کندو پاشی میشود.

glass low-e

پوششهای کم گسیل کنترل تابشی برای مناطق با آب و هوای گرم مناسب هستند چرا که ضریب گسیل بسیار پایینی را دارند و کنترل بالایی بر عبور اشعه خورشید دارند.

شیشه های دوجداره (Low-E) با شرایط و در حالتهای مختلفی قابل اجرا میباشد.

بطور کلی شیشه های دوجداره بر اساس استاندارد تعریف شده دارای ۴ سطح یا لایه میباشند.

لایه ۱ :‌ لایه بیرونی شیشه دوجداره که به علت مجاورت با هوای آزاد و اجسام خارجی امکان اجرای خاصیت کم گسیل را ندارد .

لایه ۲ و ۳ :‌ لایه مقابل به هم در داخل شیشه های دو جداره که بوسیله فاصله گذار(SPACER)  و لایه هوا از یکدیگر جدا شده اند و هر کدام از آنها و یا هر دو به صورت همزمان میتوانند قابلیت کم گسیل (Low-E) داشته باشند .

لایه ۴ :‌ لایه داخلی که همانند لایه ۱ به علت مجاورت با هوای آزاد و اجسام خارجی امکان و قابلیت اجرای خاصیت کم گسیلی ندارد.

glass low-e

مزایا

  • نگه‌داشتن گرما در داخل زمستان و کاهش هزینه‌های انرژی
  • بازتاب گرما در تابستان برای کاهش هزینه‌های خنک‌کننده
  •  محافظت از اشیایی همچون پارچه، مبلمان و پوشش کف با مسدود کردن ۹۰ درصد از اشعه‌ی UV
  • کنترل درخشان در آب و هوای روشن و آفتابی
  • قابل استفاده در انواع مختلف پنجره با رنگ‌بندی متنوع
  • بهترین برای استفاده در همه‌ی اقلیم‌ها به‌ویژه در مواردی که شدت سرد یا شدید گرما افزایش می‌یابد.
  •  دارای بالاترین امتیاز بهره‌وری انرژی




error: Content is protected !!
